수원시 영통구 원천동 학교 옥상 화장실 배기팬 4대 시공 (2마력, 0.5마력 시로코팬)

오늘은 수원시 영통구 원천동의 학교에 시공을 다녀왔습니다. 화장실 배기팬이 수명을 다하여서 의뢰를 주셨습니다. 먼저 현장에서 관리팀장님과 함께 화장실의 배기 라인을 살펴보았습니다. 1~4층까지의 화장실이 각각 4개의 라인으로 분리되고 있었습니다. 1~3층까지의 라인 2개, 4층의 라인 2개였습니다. 화장실 냄새가 교실 및 복도에 심하게 퍼지고 있는 상황이었기에, 1~3층의 라인은 2마력 시로코팬으로 충분한 풍량을 확보하도록 하였습니다. 풍량이 너무 강해서 냉난방 효율이 저하될 경우에는 건물 관리팀에서 직접 인버터 및 타이머 설치를 하여 조절한다고 하셨습니다. 옥상 덕트 부분의 역풍방지댐퍼(B.D.D : Back Draft Damper)가 하나 손상된 곳에는 시로코팬으로 교체하면서 원형 역풍방지댐퍼를 함께 시공하였습니다. 화이바 글라스 플렉시블 호스(Fiberglass Flexible Duct)를 사용하였습니다.


ㅇ 화장실 배기 라인 4개소의 옥상에 시로코팬 설치
ㅇ F29 2마력 시로코팬 2대, G25 0.5마력 시로코팬 2대


▣ 설비 전

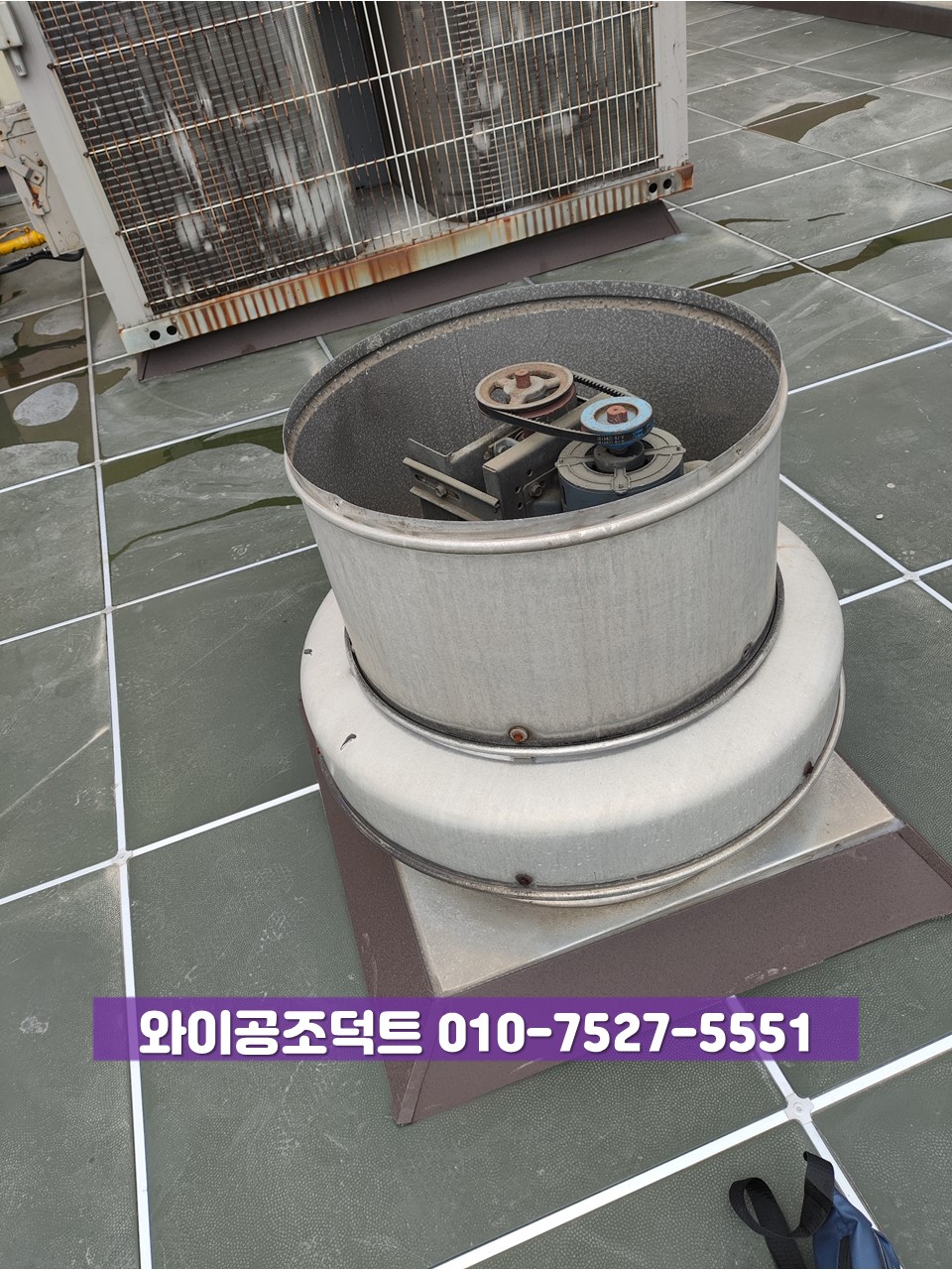

현장에 방문하였습니다.

현장에 방문하였습니다.(2)

현장에 방문하였습니다.(3)



▣ 설비 과정 및 설비 후

시공을 준비하였습니다.

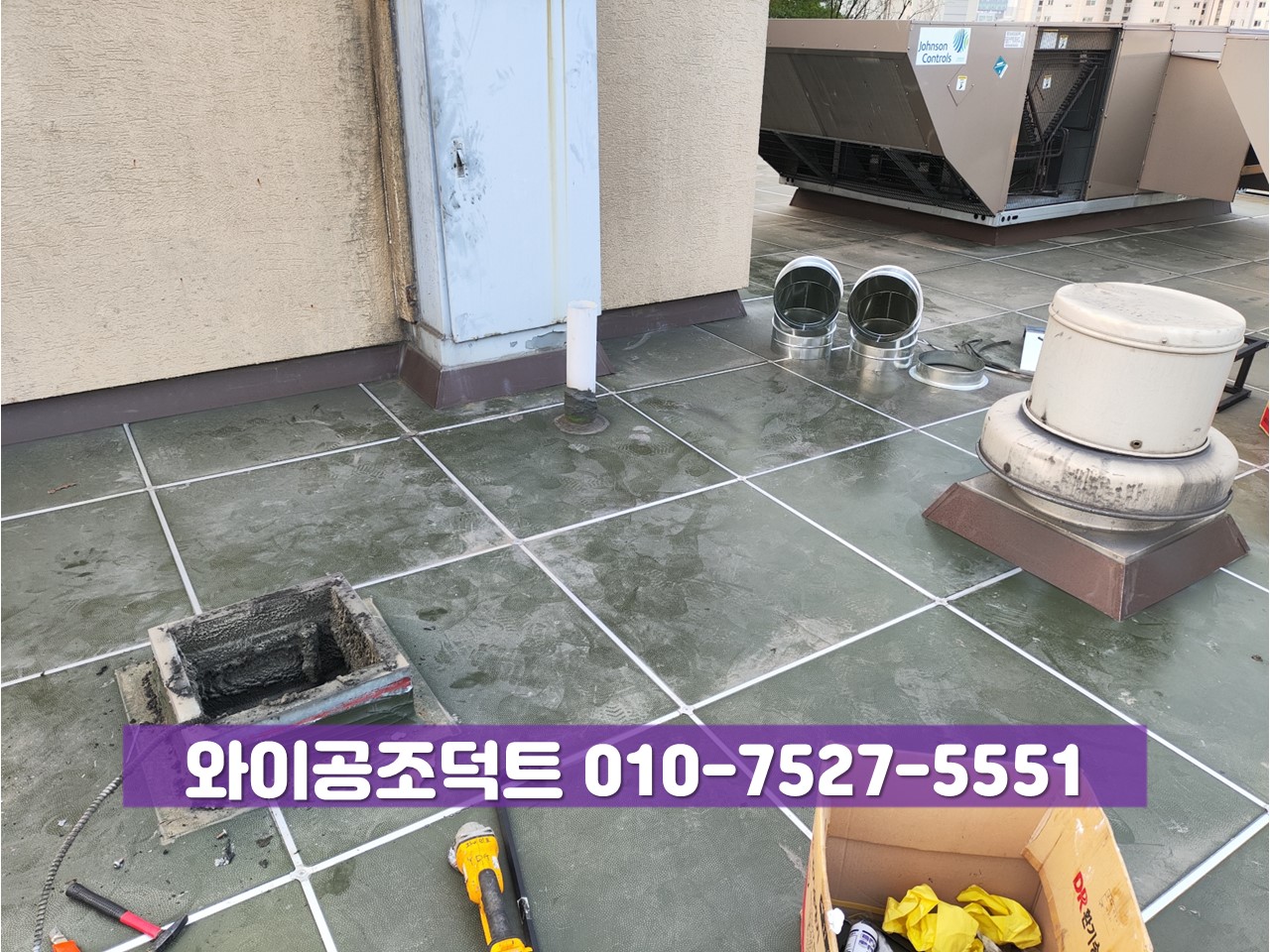

기존의 환풍기를 철거하였습니다.

시로코팬으로 교체 시공을 하는 모습입니다.

시로코팬으로 교체 시공을 하는 모습입니다.(2)

시로코팬으로 교체 시공을 하는 모습입니다.(3)

시로코팬으로 교체 시공을 하는 모습입니다.(4)

1~3층 라인, 4층 라인에 대한 건물 한 동의 교체 시공이 완료된 모습입니다.

너무 더웠던 탓에, 나머지 한 동에 대해서는 새벽에 작업을 시작하였습니다.

시로코팬으로 교체 시공을 하는 모습입니다.(5)

시로코팬으로 교체 시공을 하는 모습입니다.(6)

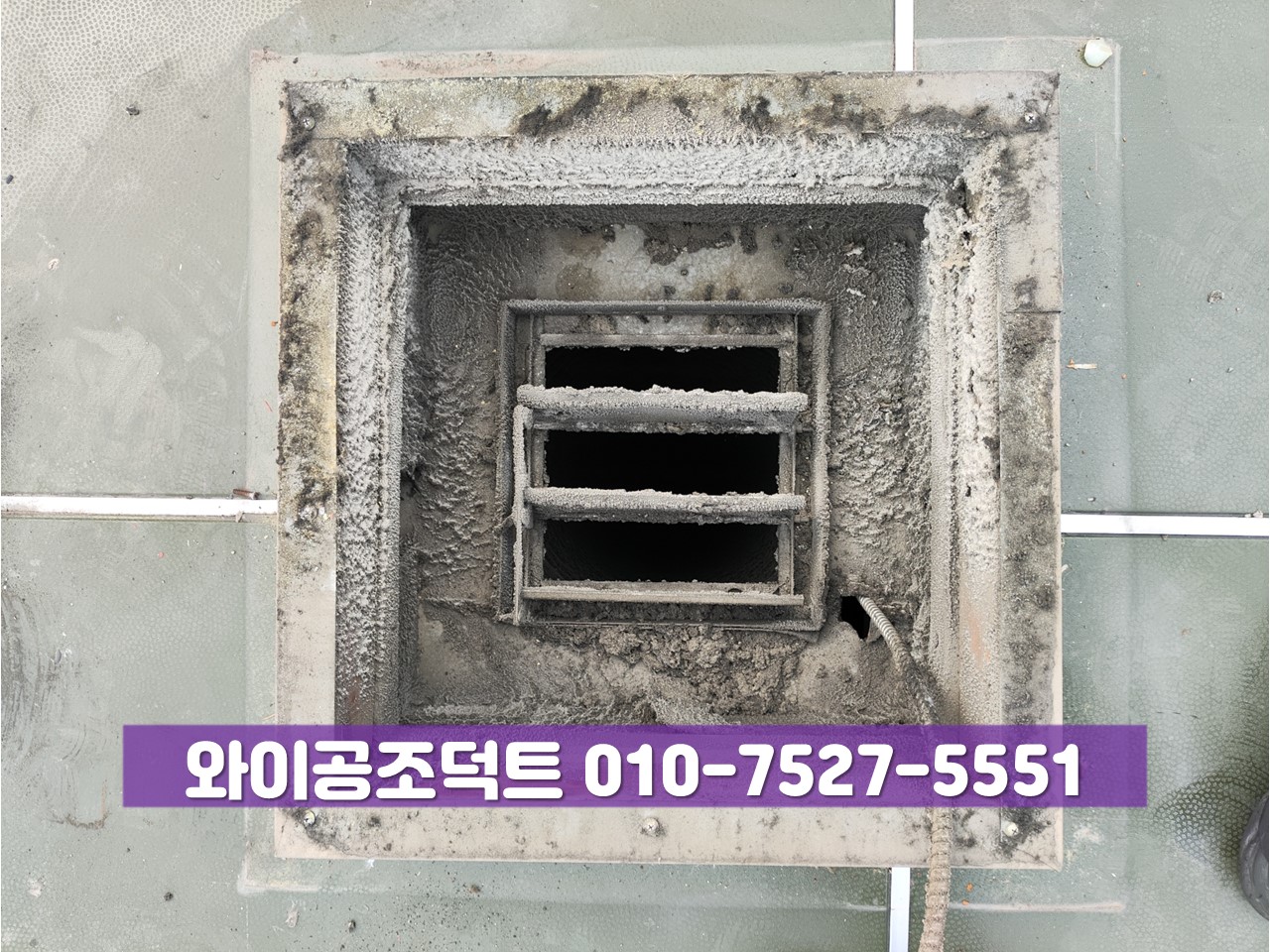

역풍방지댐퍼(B.D.D)가 제대로 작동을 하지 않고 있는 모습입니다.

시로코팬으로 교체 시공을 하는 모습입니다.(7)

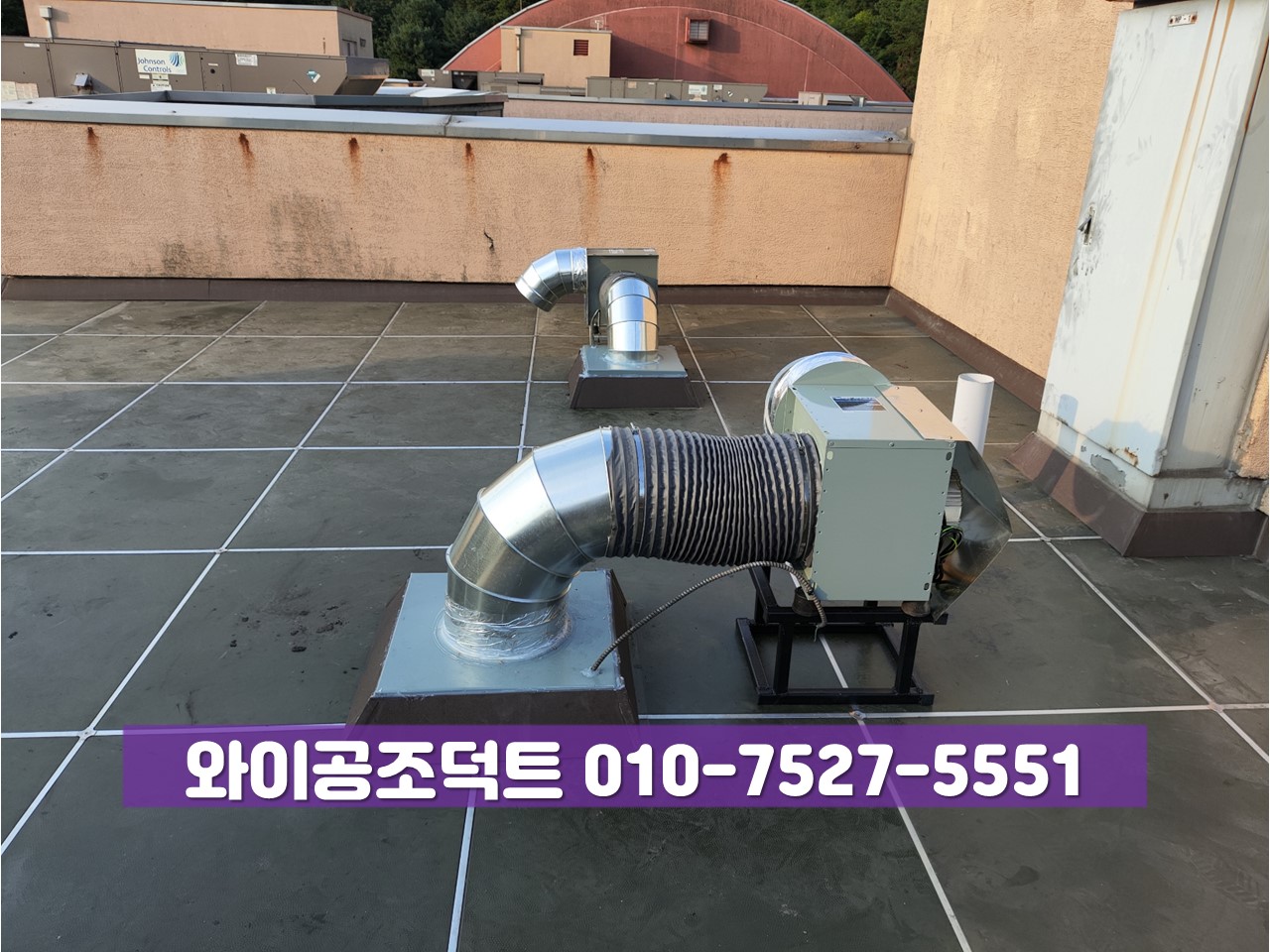

사진상 우측에는 BDD 부품을 추가하였습니다. 모든 시공이 완료된 모습입니다.

모든 시공 종료 후 시로코팬 테스트도 완료하였습니다.
