군포시 산본동 모던 바(Bar) 실내 배기용 디퓨저 6개 시공

오늘은 군포시 산본동에 위치한 모던 바 주점에 시공을 다녀왔습니다. 기존의 업장을 인수하여 약간의 변경을 하시는 중이었습니다. 사장님과 변경되는 구조를 상의하였고, 음식 제조는 거의 없기에 조리장 쪽에 배기용 디퓨저 1개소, 나머지 테이블 위치에 맞게 5개를 놓는 것으로 정하였습니다. 기존에 설치된 배기용 팬이 1.5마력이었으므로 그대로 사용하여 디퓨저만 연결하기로 하였습니다. 급기에 대해서 설명을 드렸으며, 자연급기 통로로 홀의 큰 창을 사용하시겠다고 하였습니다. 디퓨저는 검정 색상을 요청하셔서 반영하여 시공하였습니다.

ㅇ 기존의 F28 1.5마력 시로코팬 사용
ㅇ 천장에 실내 배기용 디퓨저 ø150mm 6개소 시공

▣ 설비 전

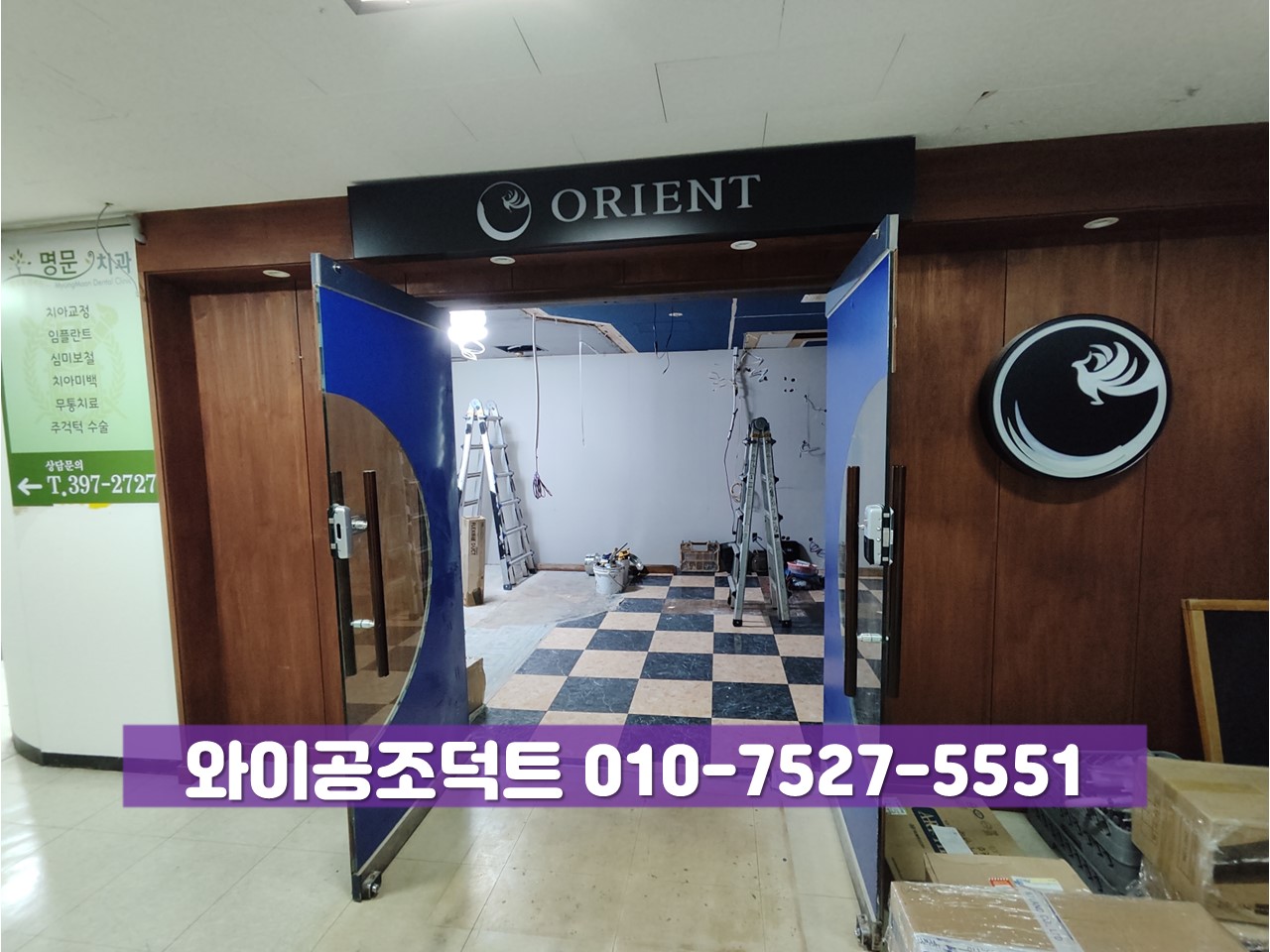

현장에 방문하였습니다.

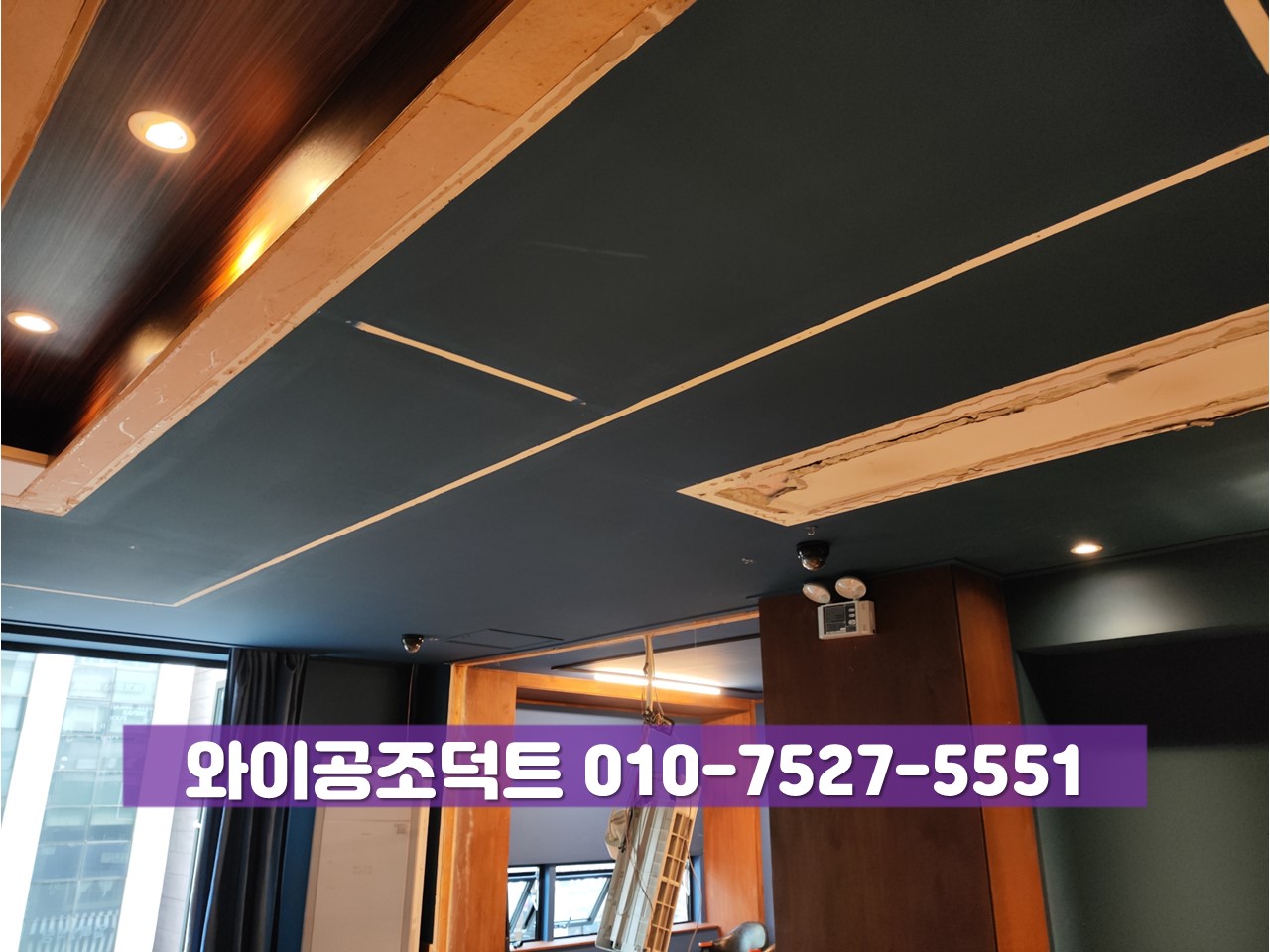

현장에 방문하였습니다.(2)

현장에 방문하였습니다.(3)

현장에 방문하였습니다.(4)

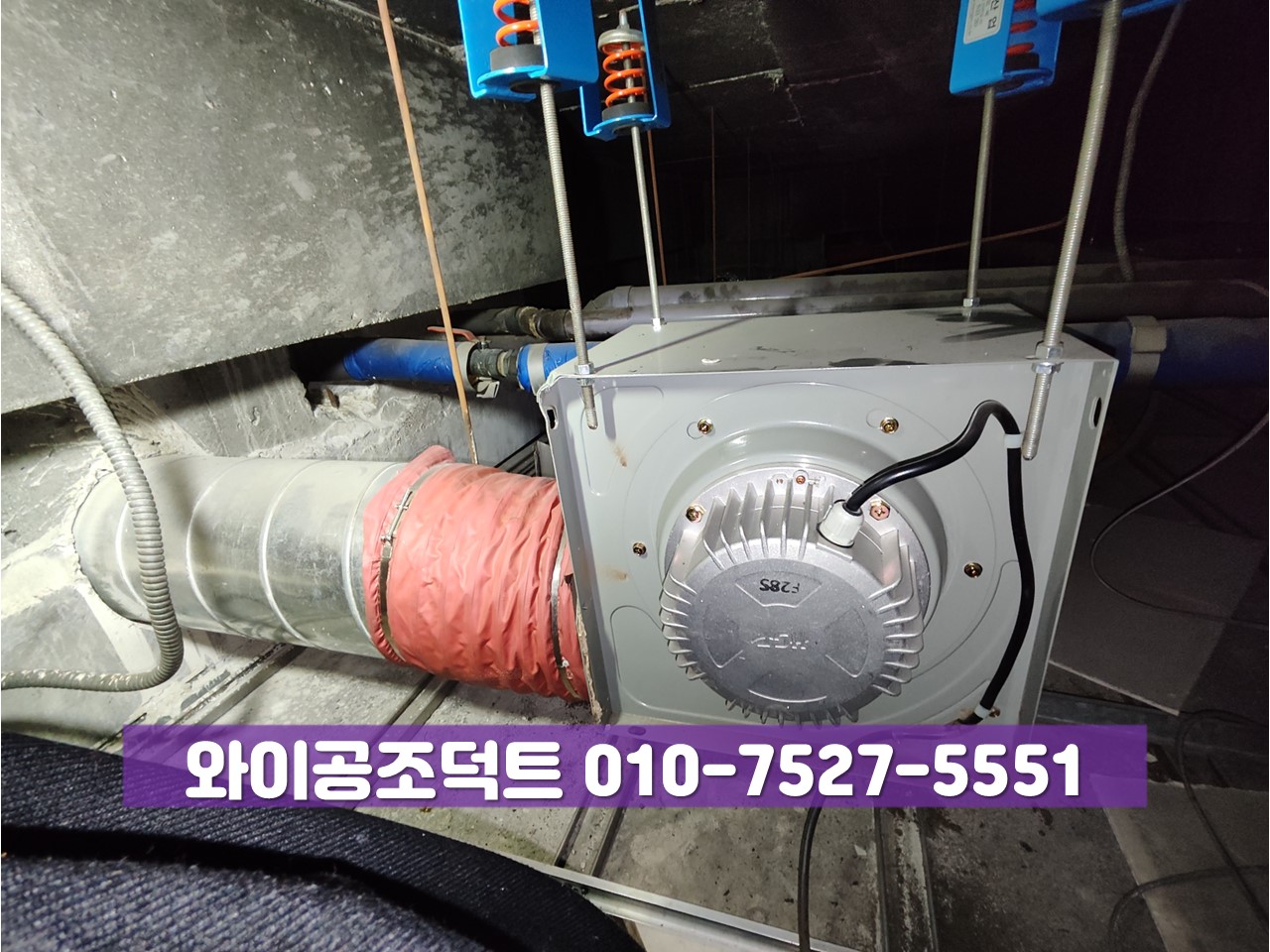

기존의 시로코팬은 F28 1.5마력 이었으며 정상 작동을 하고 있었습니다.

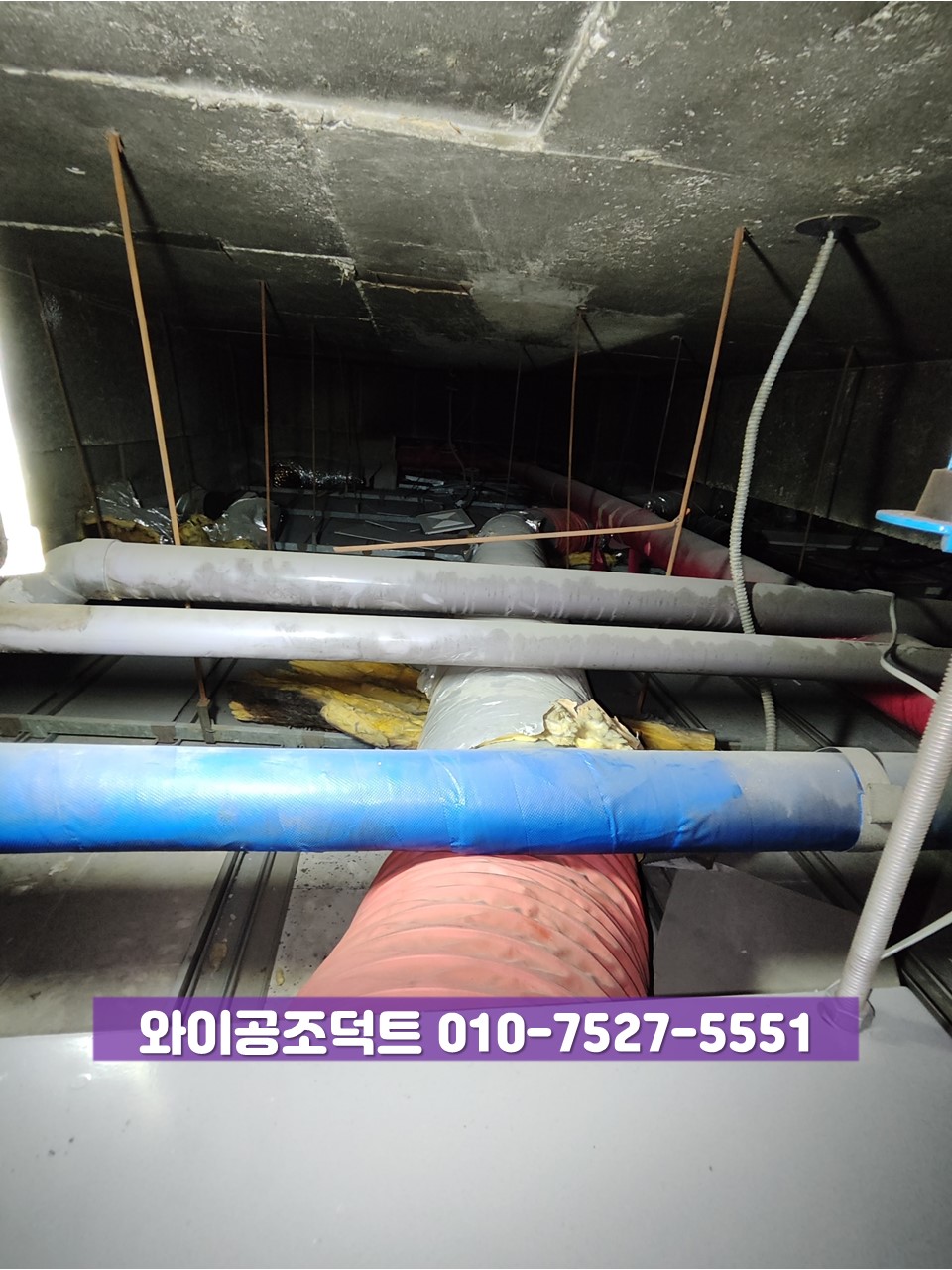

시로코팬의 유입구로 연결되는 기존의 덕트관 모습입니다.

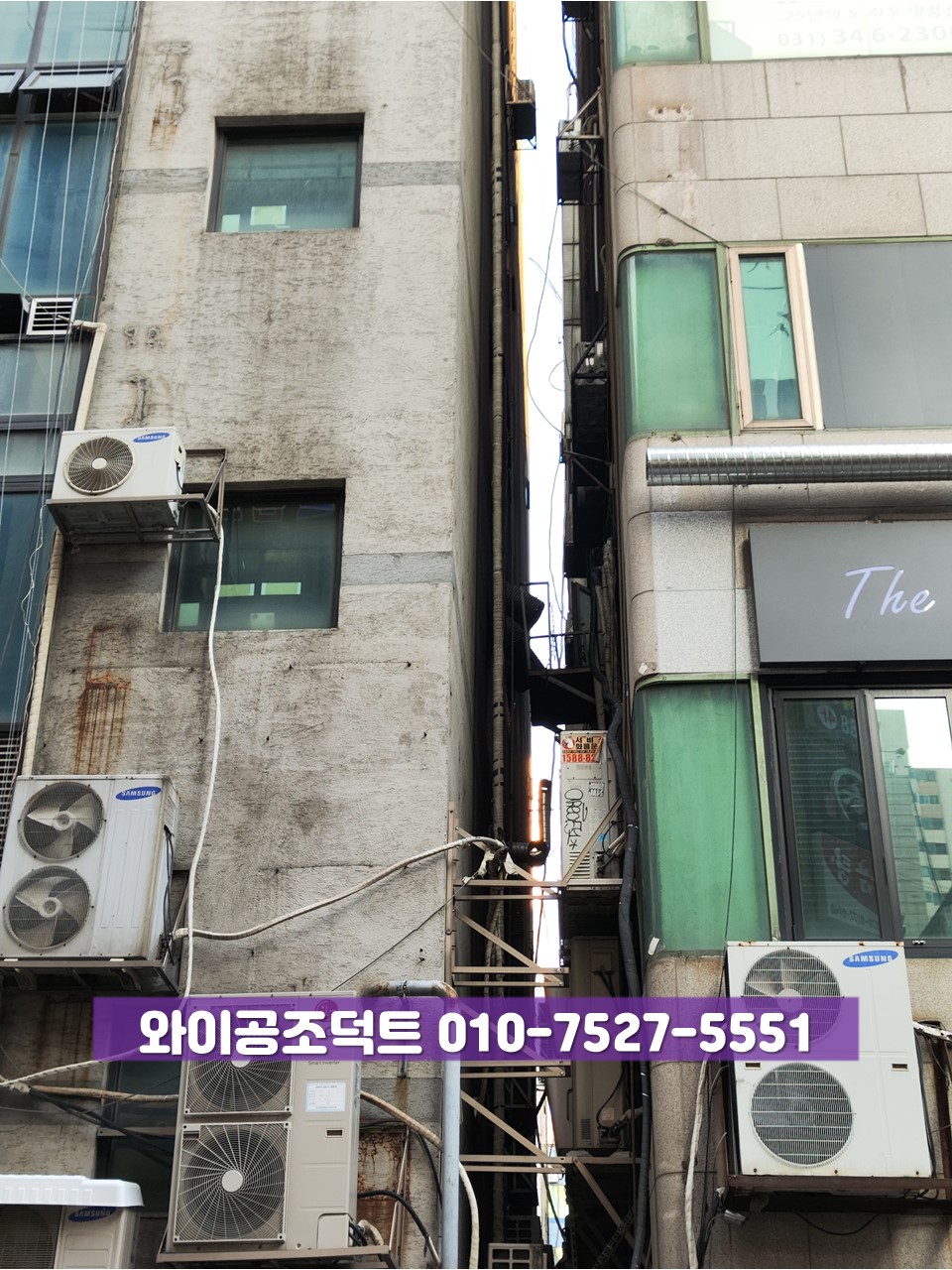

시로코팬의 토출구 덕트관은 복도 외벽을 타고 같은 층 건물 외벽에서 마감되고 있었습니다.

시로코팬의 토출구 덕트관은 복도 외벽을 타고 같은 층 건물 외벽에서 마감되고 있었습니다, (2)



▣ 설비 과정 및 설비 후

시공을 준비하고 공구와 자재를 양중하였습니다.

시공을 준비하고 공구와 자재를 양중하였습니다.(2)

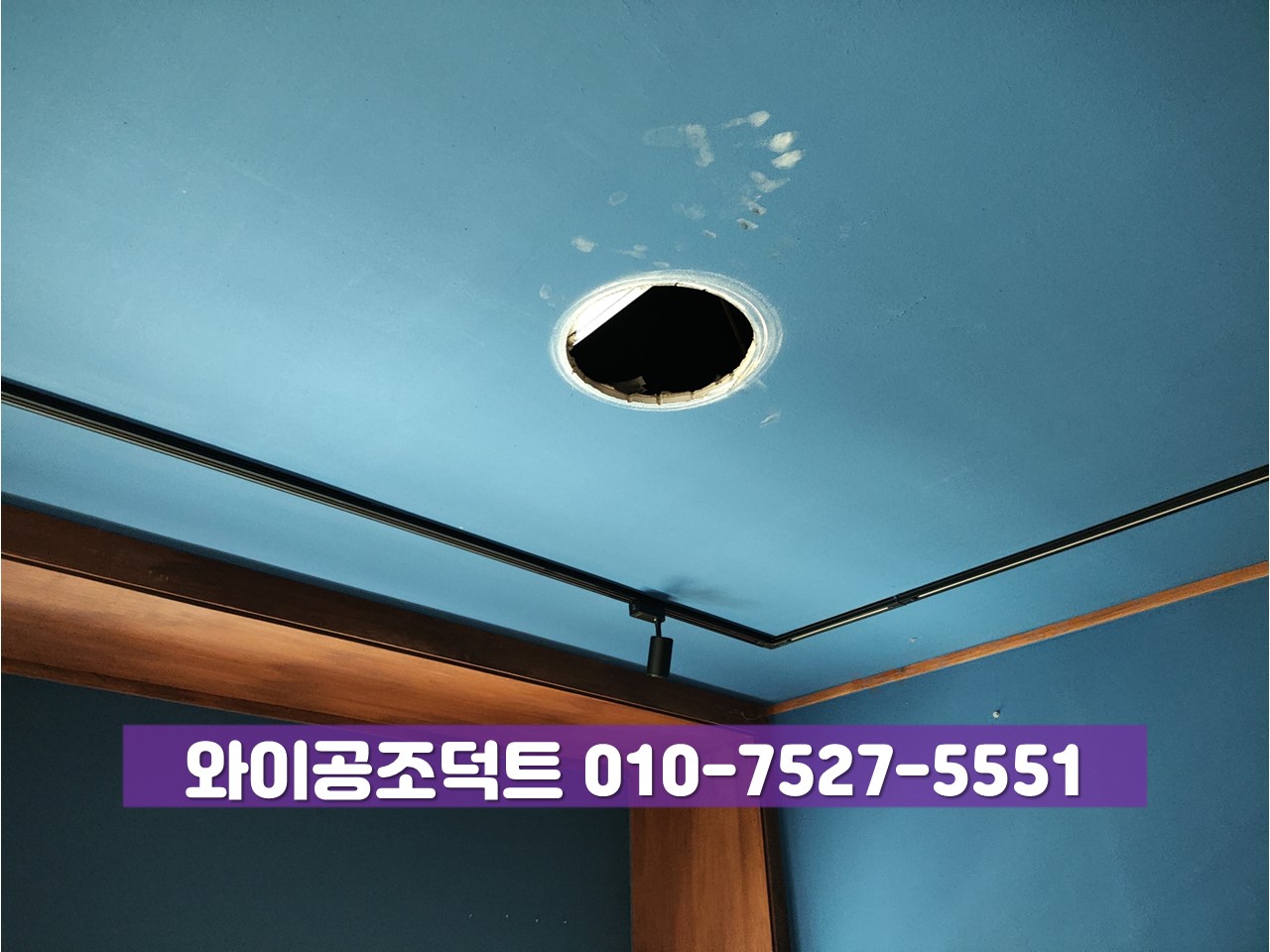

협의한 디퓨저 위치에 타공을 하였습니다.

협의한 디퓨저 위치에 타공을 하였습니다.(2)

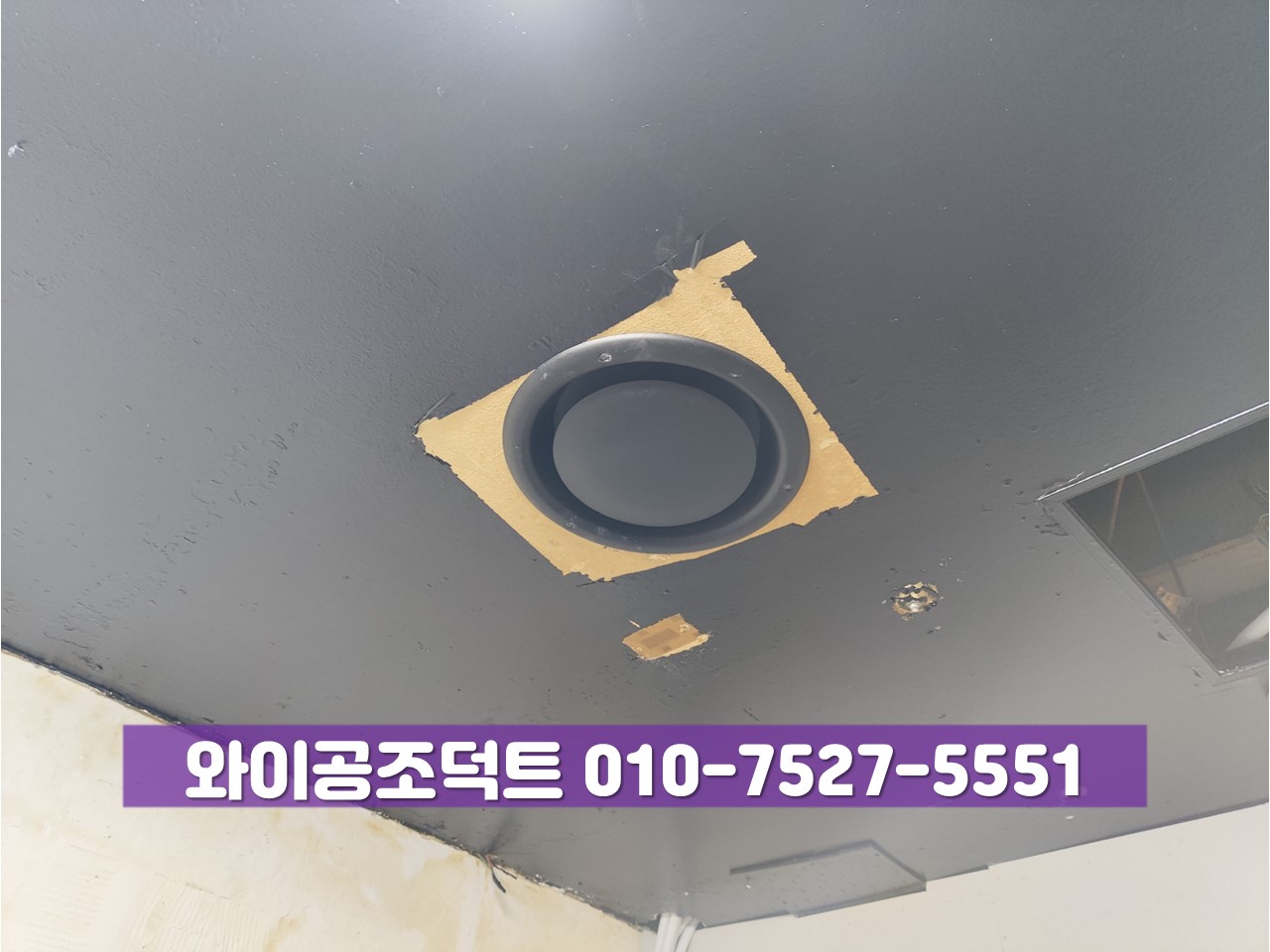

타공한 위치에 디퓨저를 시공하였습니다.

메인 덕트관에서 각각의 디퓨저로 분기될 챔버도 준비하였습니다.

챔버와 주름관(T/P 자바라, 타폴린 플렉서블 호스), 디퓨저, 시로코팬을 연결하였습니다.

챔버와 주름관(T/P 자바라, 타폴린 플렉서블 호스), 디퓨저, 시로코팬을 연결하였습니다.(2)

타공한 위치에 디퓨저를 시공하였습니다.(2)

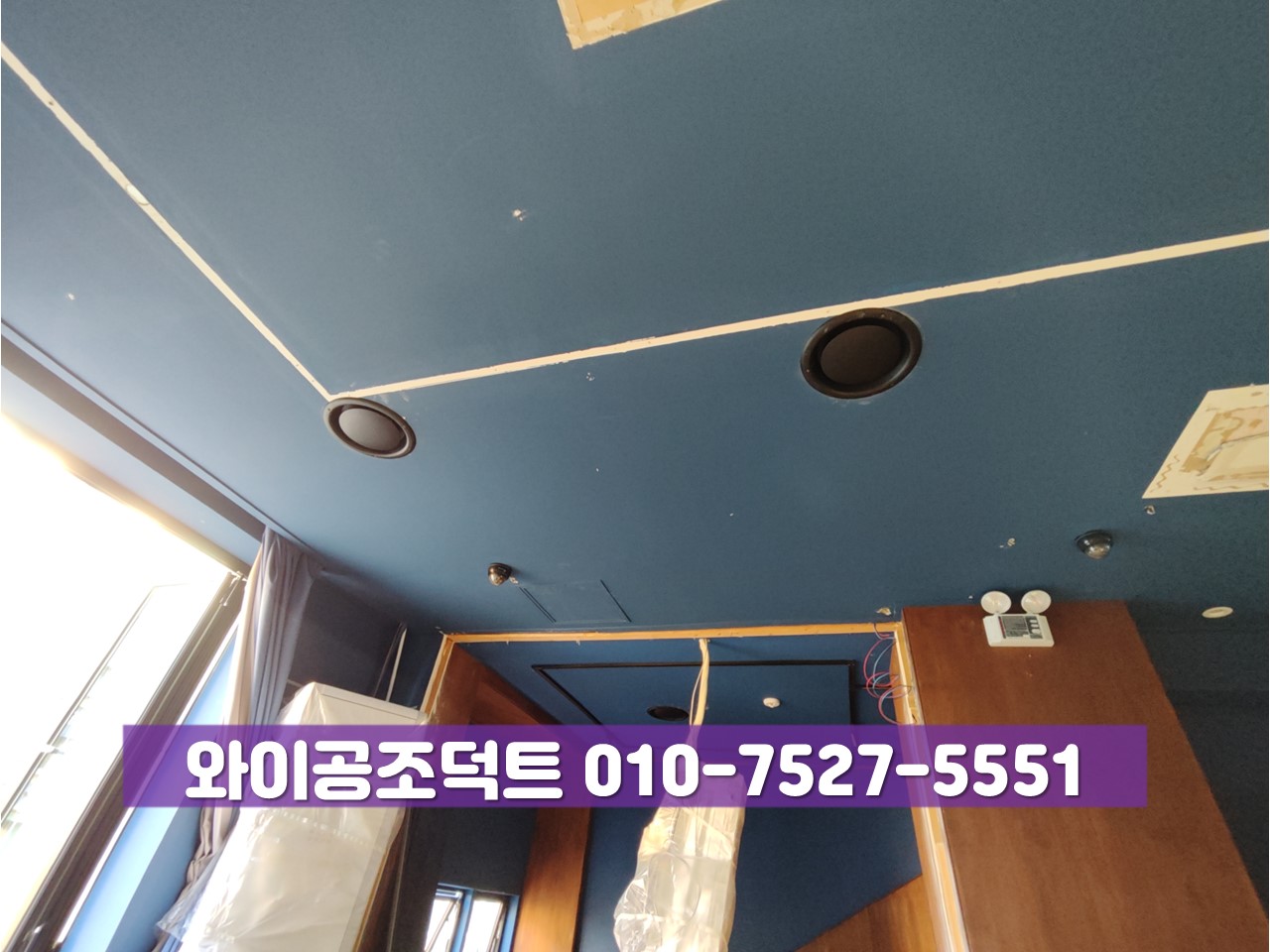

모든 시공이 완료된 모습입니다.

모든 시공이 완료된 모습입니다.(2)

모든 시공 종료 후 시로코팬 테스트도 완료하였습니다.
