서초구 방배동 브런치카페 스텐후드, 2마력 시로코팬, 소음기, 드레인티 시공

오늘은 서초구 방배동 브런치카페에 시공을 다녀왔습니다. 오픈 시점에 임박하여서 뒤늦게 주방 후드 및 배기 시설이 누락되었다는 것을 깨닫고 의뢰를 주셨습니다. 기존의 입상관은 그대로 사용하기로 협의하였으며, 코어 타공을 최소화하고, 외벽의 도시가스관을 피해서 덕트라인을 구상하였습니다. 급기에 대해서 설명을 드렸으며, 자연급기를 사용하기로 하셨습니다. 소음기를 요청하셔서 소음기도 시공하였으며, 입상관 하단부에 드레인티도 설치하였습니다. 후드는 스텐후드를 사용하였습니다. 시로코팬은 2마력을 시공하였습니다.

ㅇ 스텐후드 2200 x 700 x 400 시공
ㅇ F29 2마력 시로코팬 시공
ㅇ 소음기 시공
ㅇ 드레인 티 시공
ㅇ 메인덕트관 ø250mm, 코어타공 1개소

▣ 설비 전

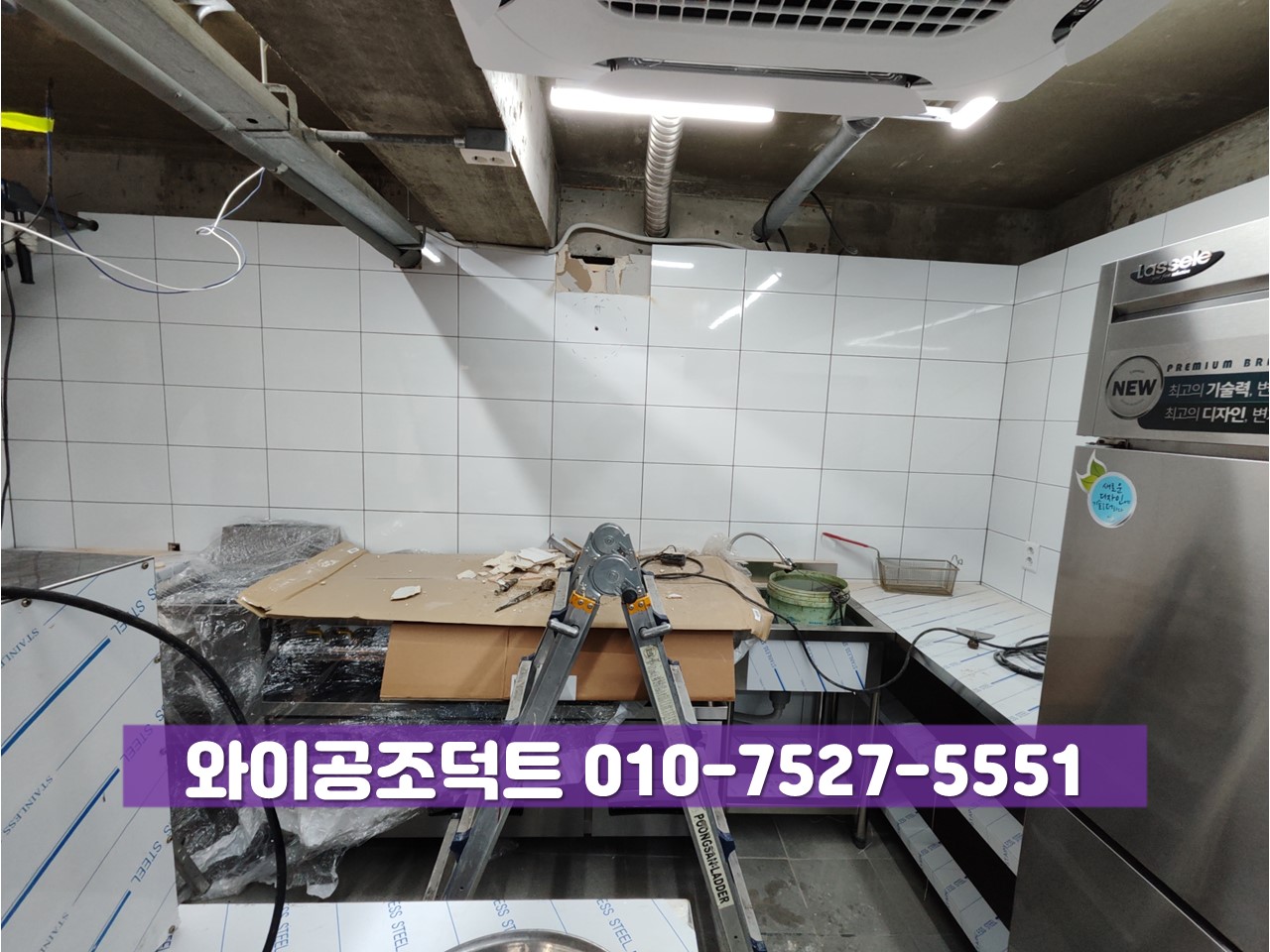

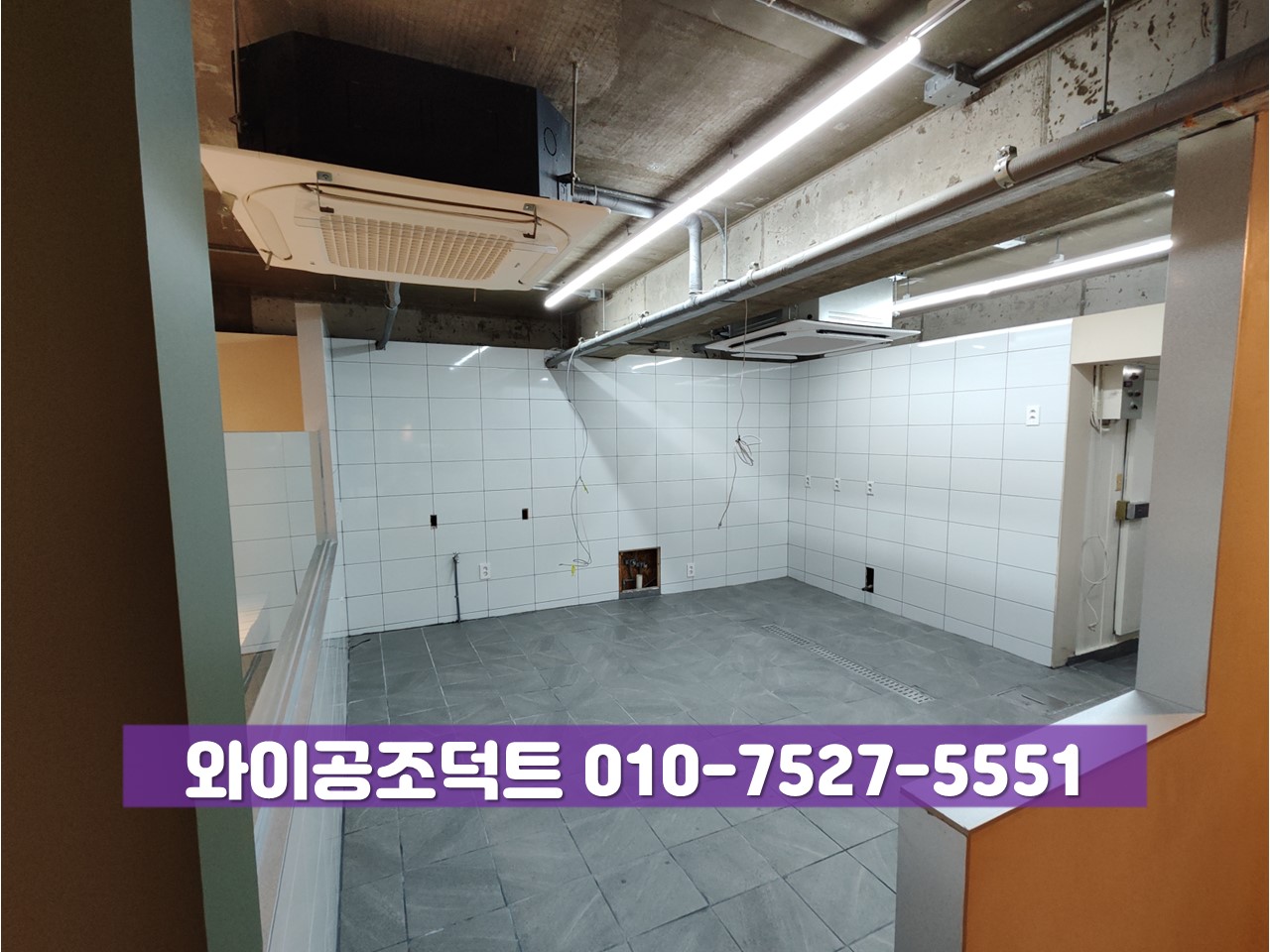

현장에 방문하였습니다.

현장에 방문하였습니다.(2)

현장에 방문하였습니다.(3)

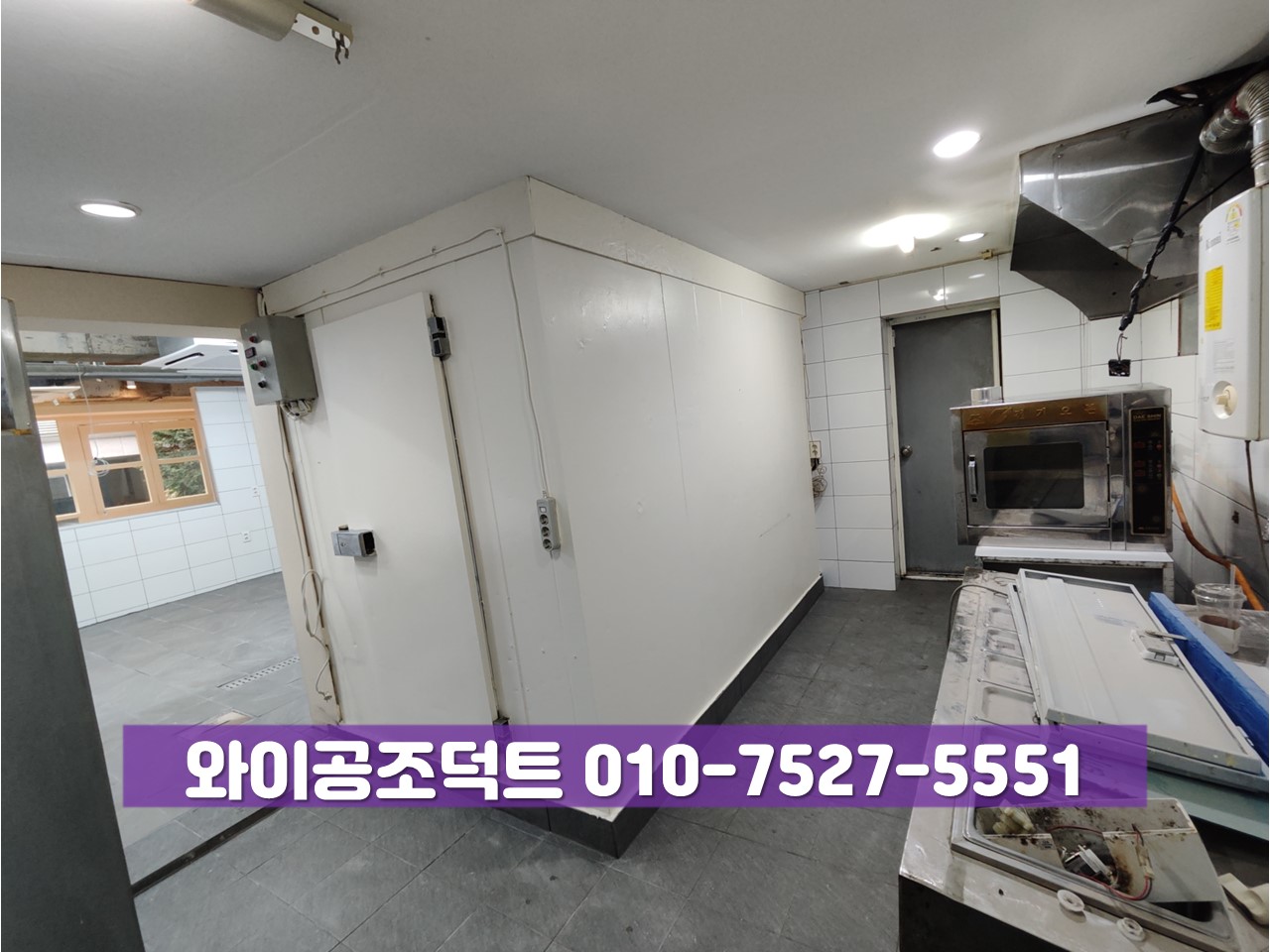

기존의 업장에서 쓰던 후드의 모습입니다. 새로운 업장에서는 쓰지 않는다고 하였습니다.

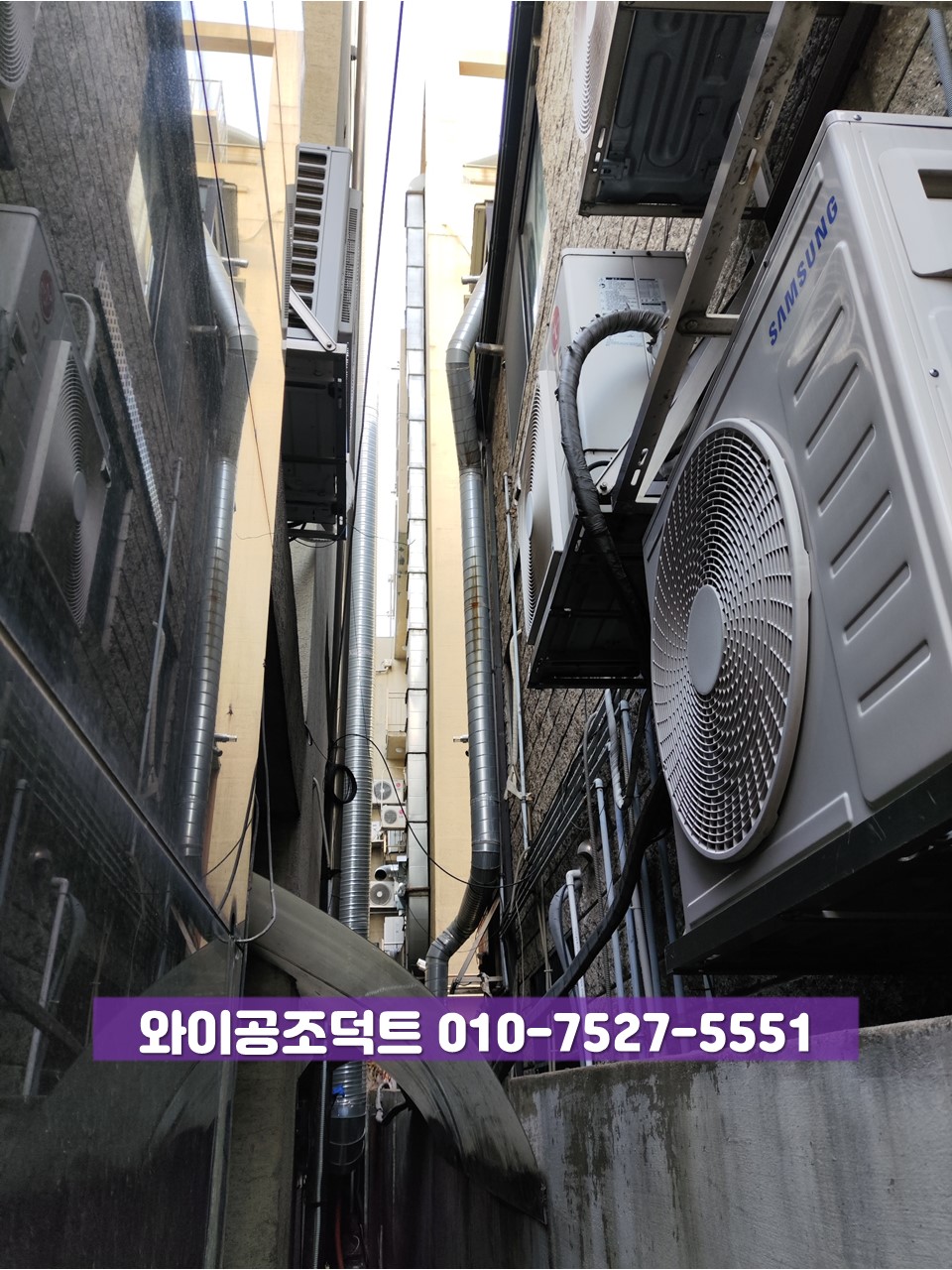

기존의 후드에서 나온 덕트관이 시로코팬(1마력)에 연결되고, 옥상까지 연장된 모습입니다.

기존의 후드에서 나온 덕트관이 시로코팬(1마력)에 연결되고, 옥상까지 연장된 모습입니다.(2)

기존의 후드에서 나온 덕트관이 시로코팬(1마력)에 연결되고, 옥상까지 연장된 모습입니다.(3)


▣ 설비 과정 및 설비 후

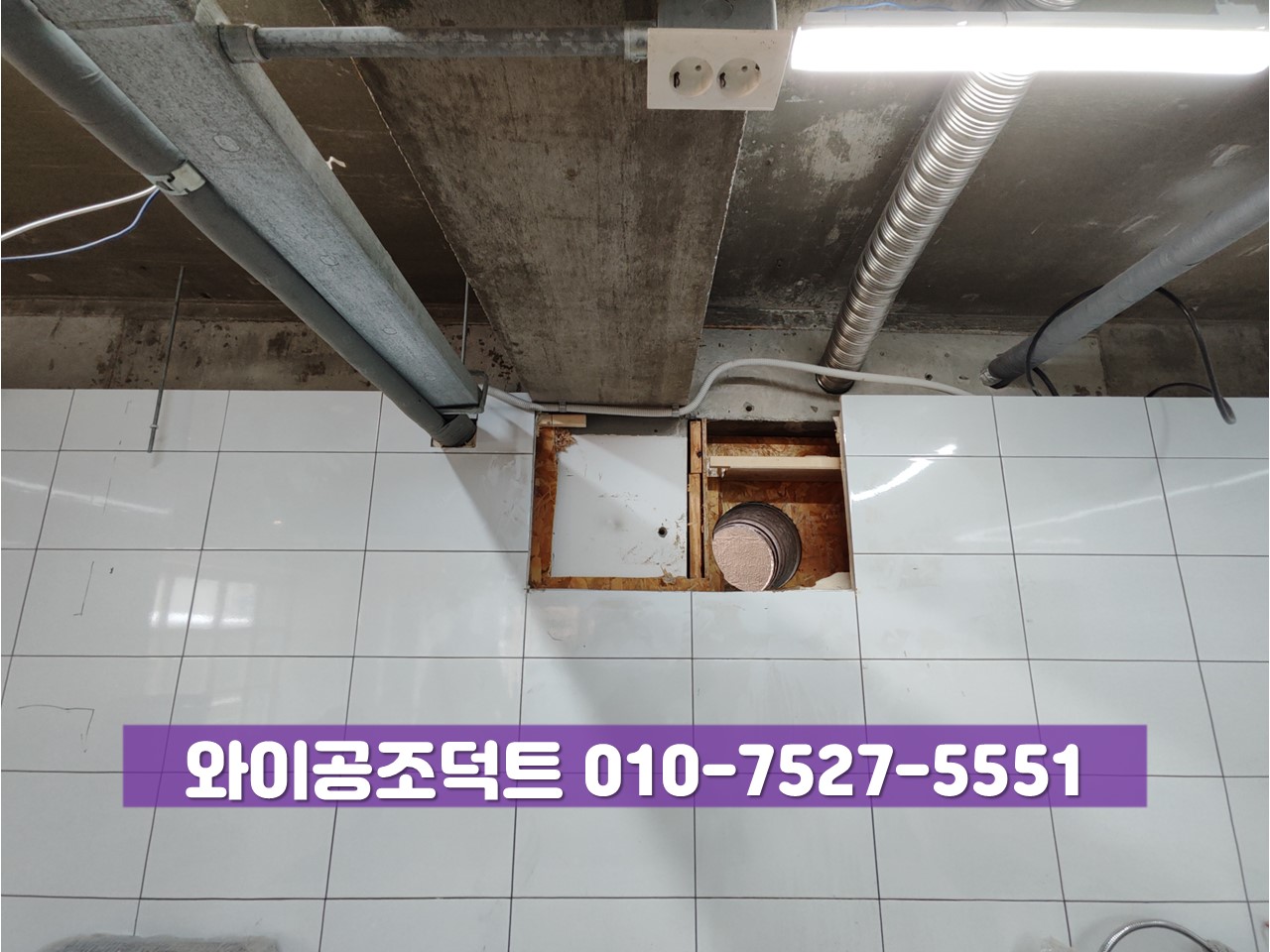

코어 타공을 진행하였습니다.

코어 타공을 진행하였습니다.(2)

코어 타공을 통해 스파이럴 덕트관을 통과시켰습니다.

공간이 협소하여 시로코팬은 바닥에 폐타이어를 놓고 그 위에 거치하였습니다.

기존의 입상관을 사용하기 위해서 관의 일부를 철거하였습니다.

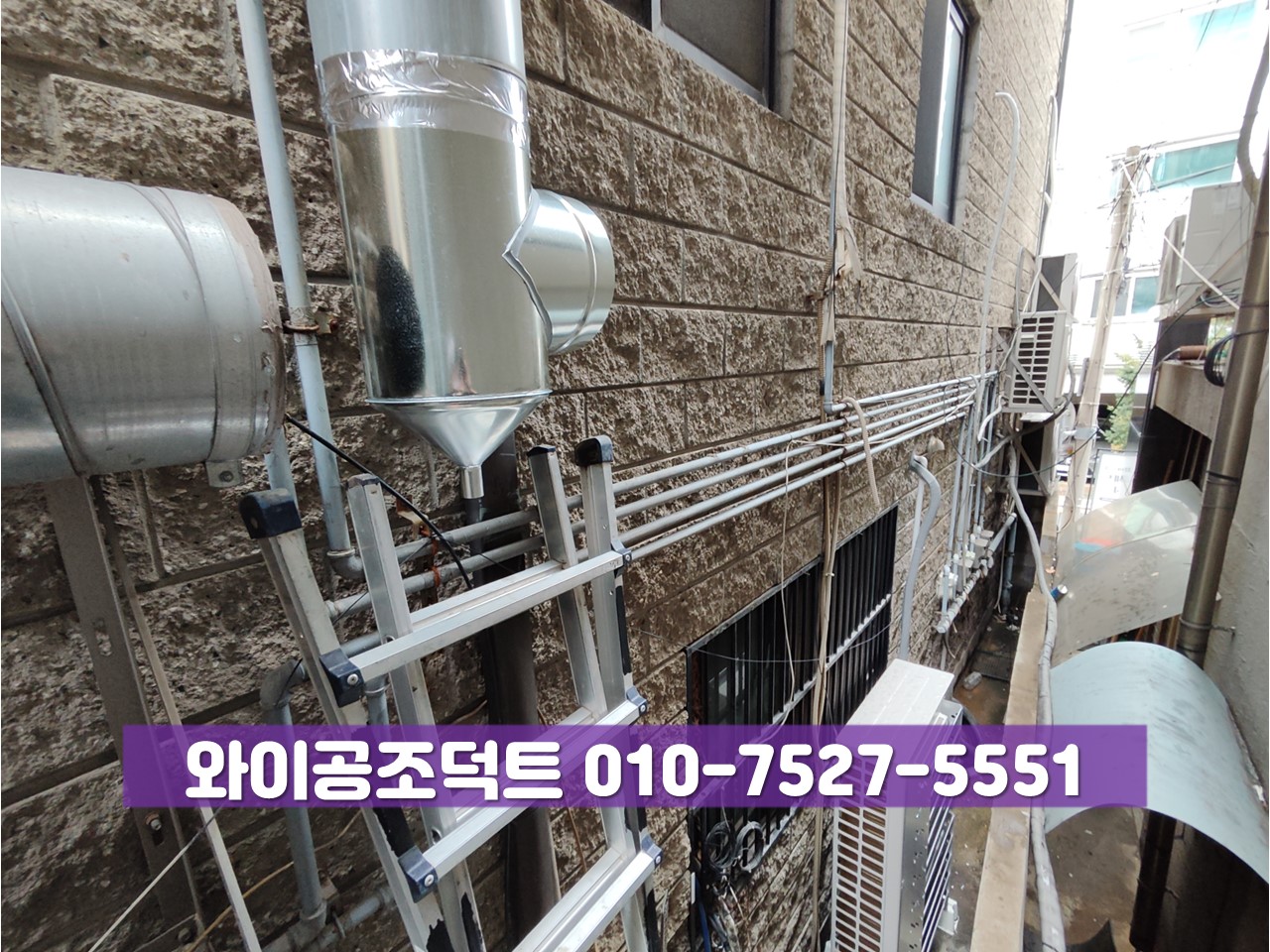

입상관의 하단부에 드레인 티를 시공하였습니다.

카페 사장님의 요청에 따라 소음기를 시공하였습니다.

시로코팬과의 연결에는 4Ply 알루미늄 플렉서블 호스를 사용하였습니다.

외부의 시공이 모두 완료된 모습입니다.

내부에는 스텐후드를 시공하였습니다. 후드의 유입구에는 유지망도 달아드렸습니다.

모든 시공이 완료된 모습입니다.

모든 시공 종료 후 시로코팬 테스트도 완료하였습니다.
