화성시 영천동 지식산업센터 전자업체 납땜용 후드, 작업대 후드, 0.5마력 시로코팬 시공

오늘은 화성시 영천동 지식산업센터에 시공을 다녀왔습니다. 디스플레이 등의 검사설비 업체로서 기판을 세척할 때 쓰는 작업대 위에 놓일 후드와, 납땜을 할 때 인두 작업을 하는 테이블 위에 놓을 작은 후드 3개를 요청하셨습니다. 베란다로 통하는 미닫이 문을 일부 막고 덕트 통로로 사용하기로 협의하였으며, 출입문을 막을 함석에는 보온재를 요청하셔서 반영하여 시공하였습니다. 메인 덕트에서 분기되는 모든 가지관마다 풍량 조절 댐퍼(V.D : Volume Damper)를 요청하셔서 반영하였습니다. 배기팬은 0.5마력 F19 시로코팬을 사용하였습니다. 모든 후드는 함석으로 제작하였으며, 납땜 후드의 유입구에는 망을 부착하여 드렸습니다. 급기에 대해서도 설명을 드렸으며, 복도 출입구를 이용한 자연급기를 하기로 하셨습니다.

ㅇ 세척 작업대용 함석후드 900 x 700 x 450 시공
ㅇ 납땜 작업용 함석후드 200 x 250 x 200 3개 시공
ㅇ 메인 덕트관 ø200mm
ㅇ 분기관(덕트관 ø100mm)마다 볼륨 댐퍼 시공
ㅇ 0.5마력 F19 시로코팬 시공

▣ 설비 전

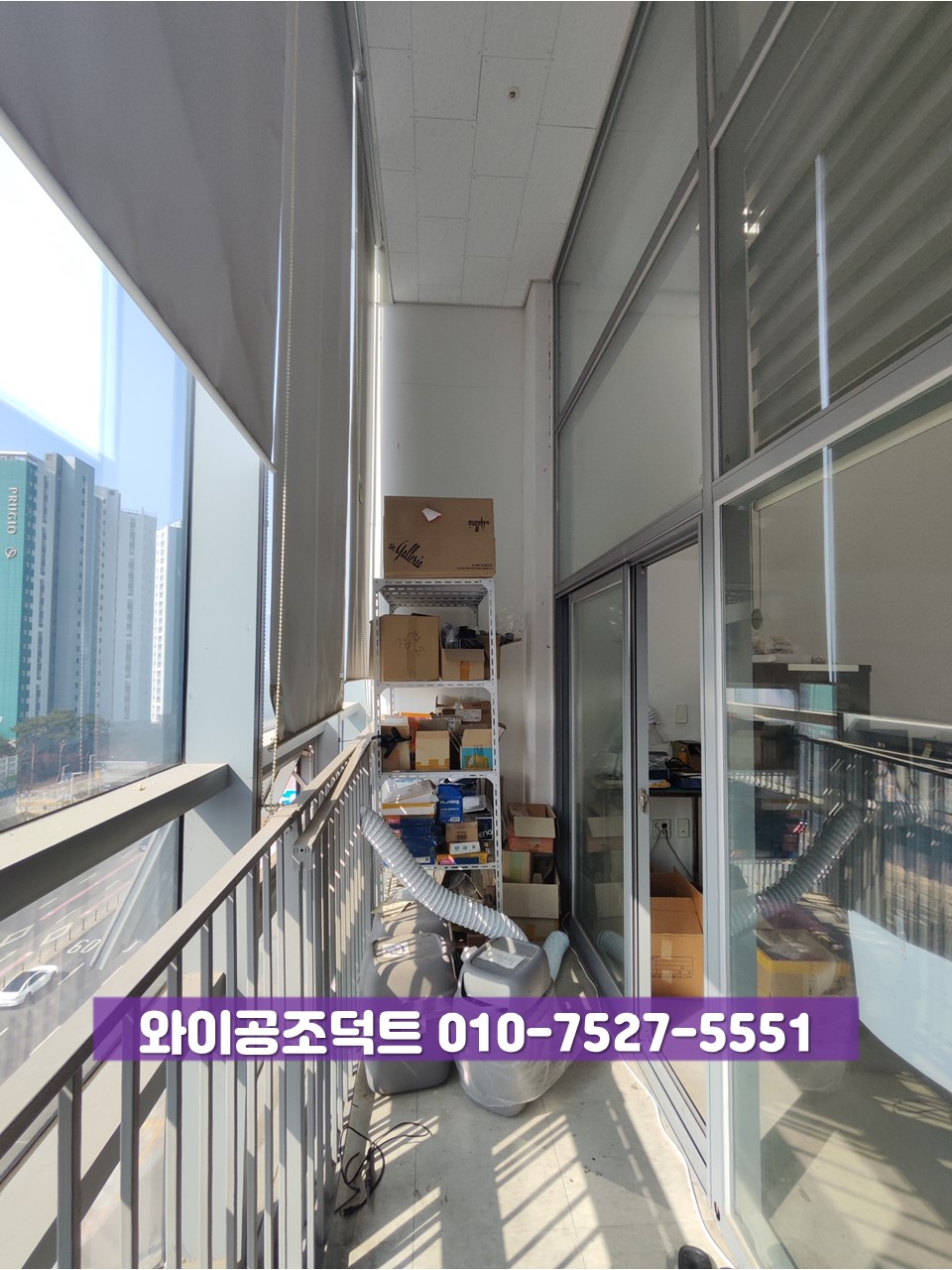

현장에 방문하였습니다.

현장에 방문하였습니다.(2)

현장에 방문하였습니다.(3)



▣ 설비 과정 및 설비 후

시공은 업체가 쉬는 날에 맞춰서 들어왔습니다.

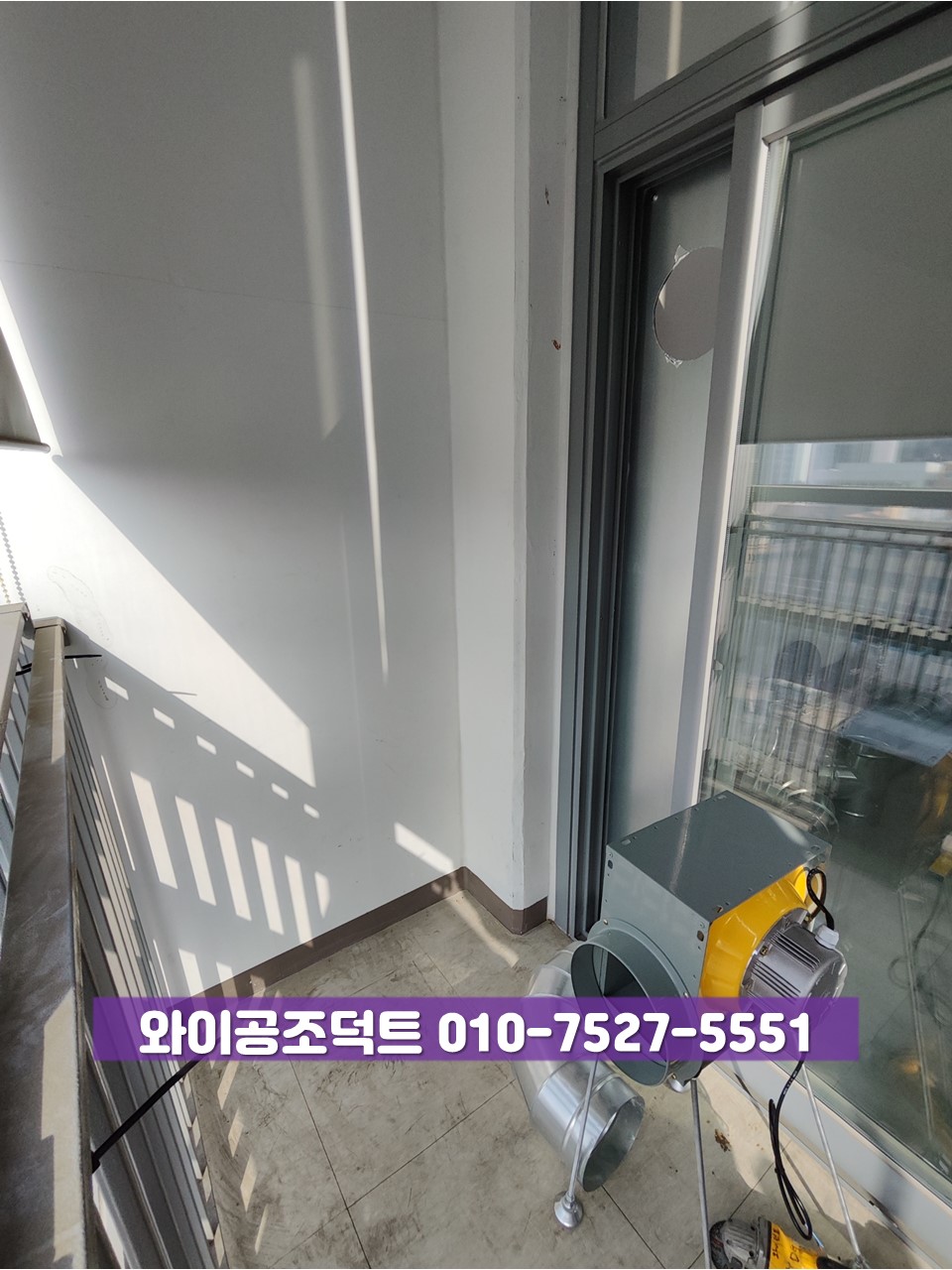

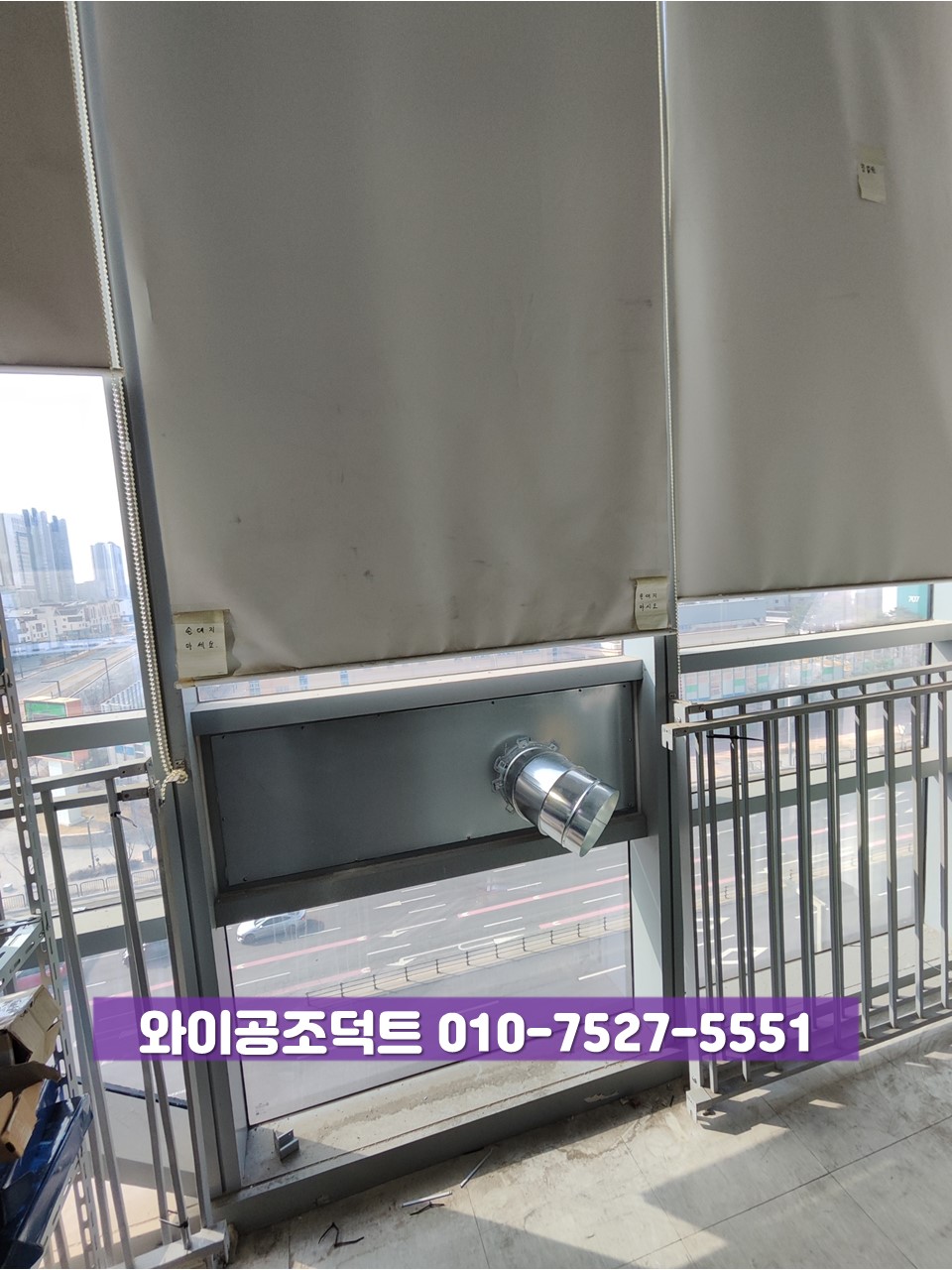

사전에 협의한 대로 창문으로 토출구를 연장하였습니다.

출입문을 사용하기 편할 수 있도록 최대한 적은 공간으로 덕트관이 통과하도록 하였습니다.

출입문의 일부를 함석으로 막고, 보온재를 덧대었습니다.

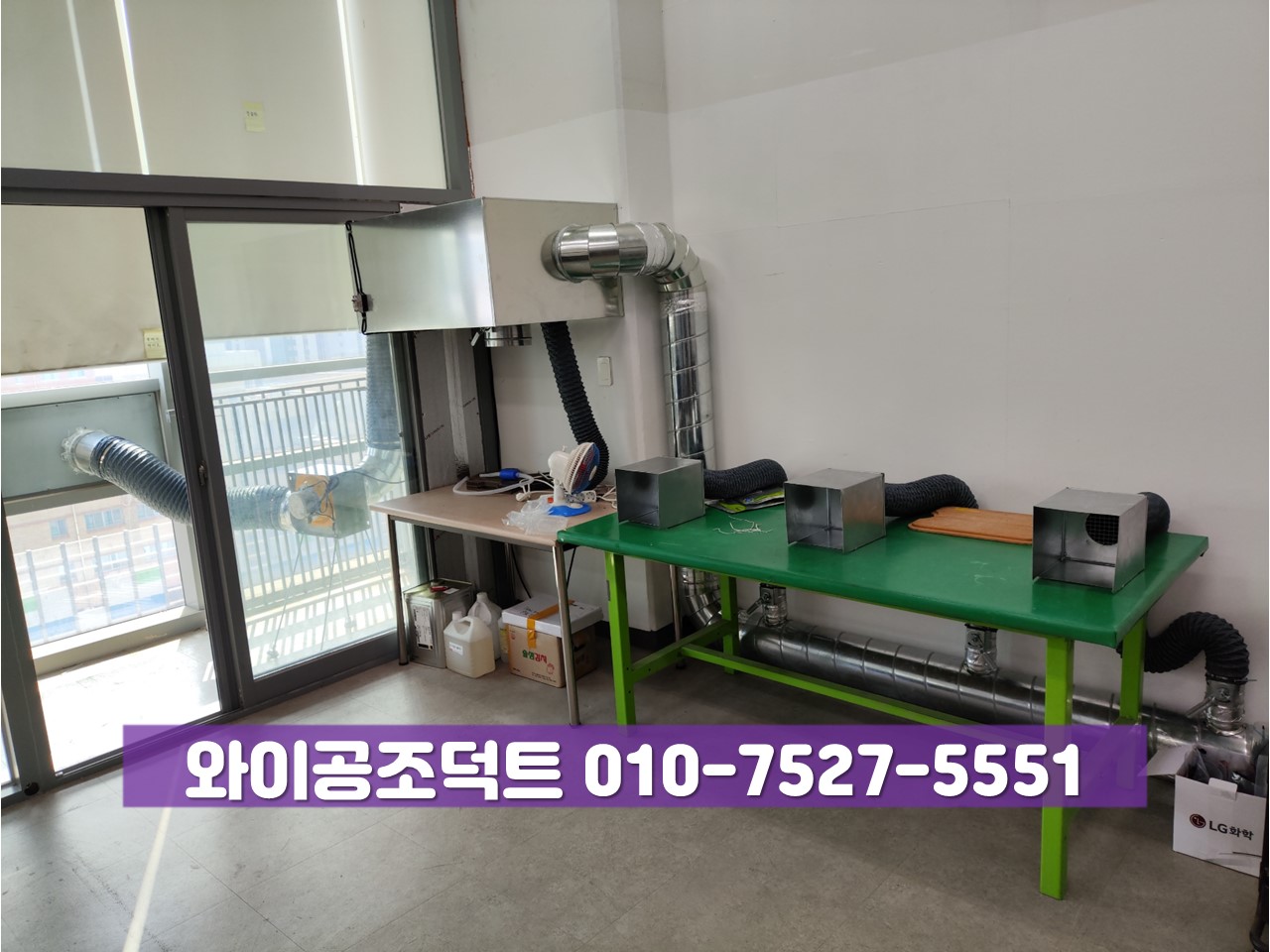

메인 덕트관과 세척 작업대의 후드까지 시공이 완료된 모습입니다.

세척 작업대의 후드에도 볼륨 댐퍼를 시공하였습니다. 또한 세척 작업대 위에도 100파이 분기관과 볼륨댐퍼를 놓아드렸습니다.

납땜 작업대 위의 납땜용 후드 3개도 시공이 완료된 모습입니다.

모든 시공이 완료된 모습입니다.

모든 시공 종료 후 시로코팬 테스트도 완료하였습니다.
