안양시 동안구 호계동 한돈 고깃집 스텐후드, 2마력 배기팬, 1.5마력 급기팬 시공

오늘은 안양시 동안구 호계동에 신규 오픈하는 국내산 돼지고기를 취급하는 음식점에 시공을 다녀왔습니다. 전체적인 인테리어 공정에 맞춰서 덕트 시공 차례에 맞춰서 일정을 잡았습니다. 주방 내부에 급기 통로가 없었으므로, 강제 급기를 하기로 하였습니다. 홀에서 굽는 고기는 테이블 자리마다 설치되는 내부 공기 정화기 필터가 있다고 하셔서, 홀의 일부만을 커버할 수 있도록 주방 후드 배기에 연결되는 4개의 천장 배기 디퓨저를 시공하였습니다. 주방 후드는 스텐으로 제작하였으며, 배기로 2마력 시로코팬을 사용하였습니다. 외부의 배기팬 토출구와 급기팬 유입구는 업장 사장님과 상의하여 시공하였습니다.

ㅇ 스텐후드 2200 x 700 x 450 시공
ㅇ 주방 및 홀 배기 시로코팬 F29 2마력 시로코팬 시공
ㅇ 주방 급기 시로코팬 F28 1.5마력 시로코팬 시공
ㅇ 배기 및 급기 메인 덕트관 ø250mm

▣ 설비 전

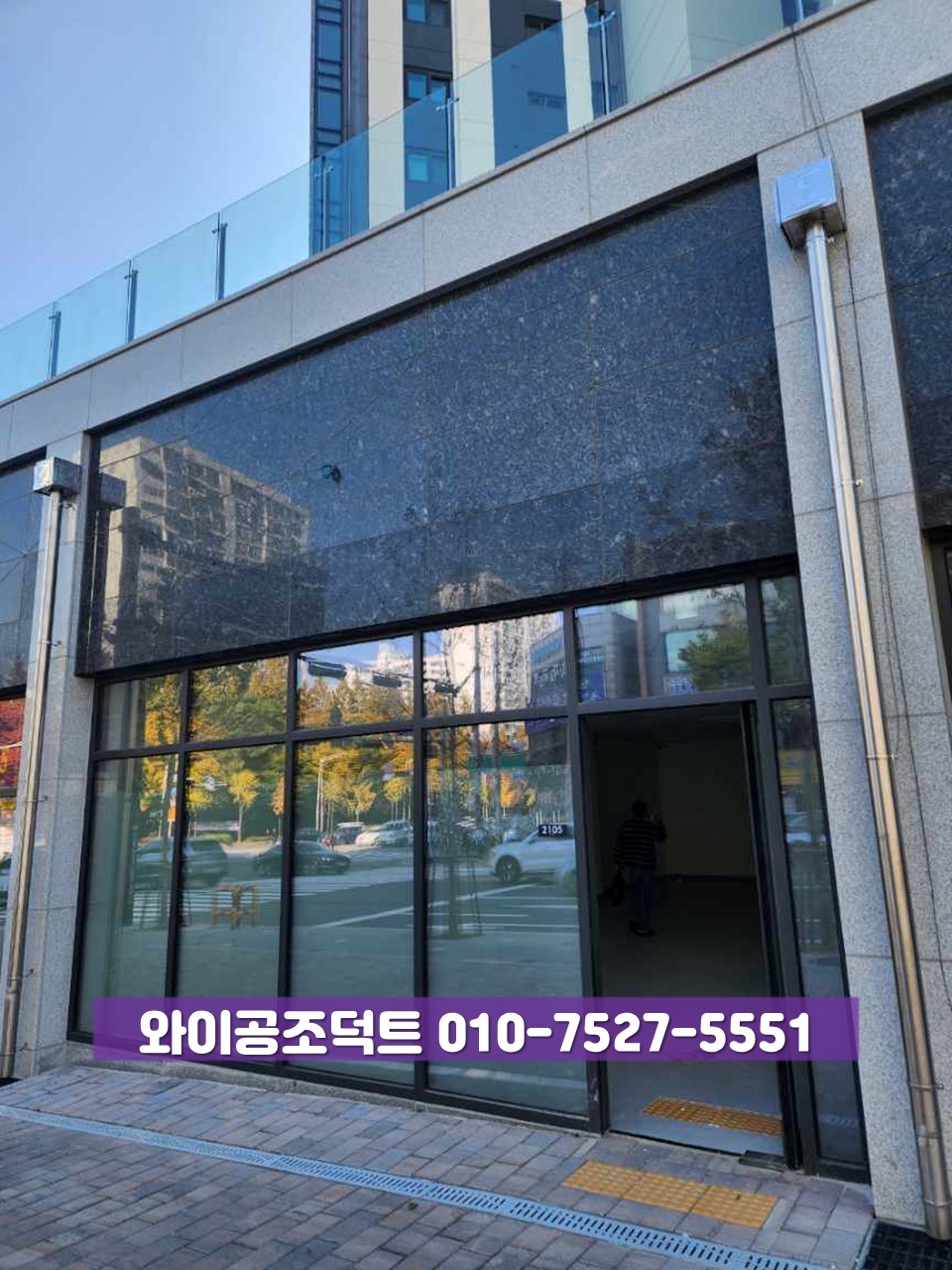

현장에 방문하였습니다.

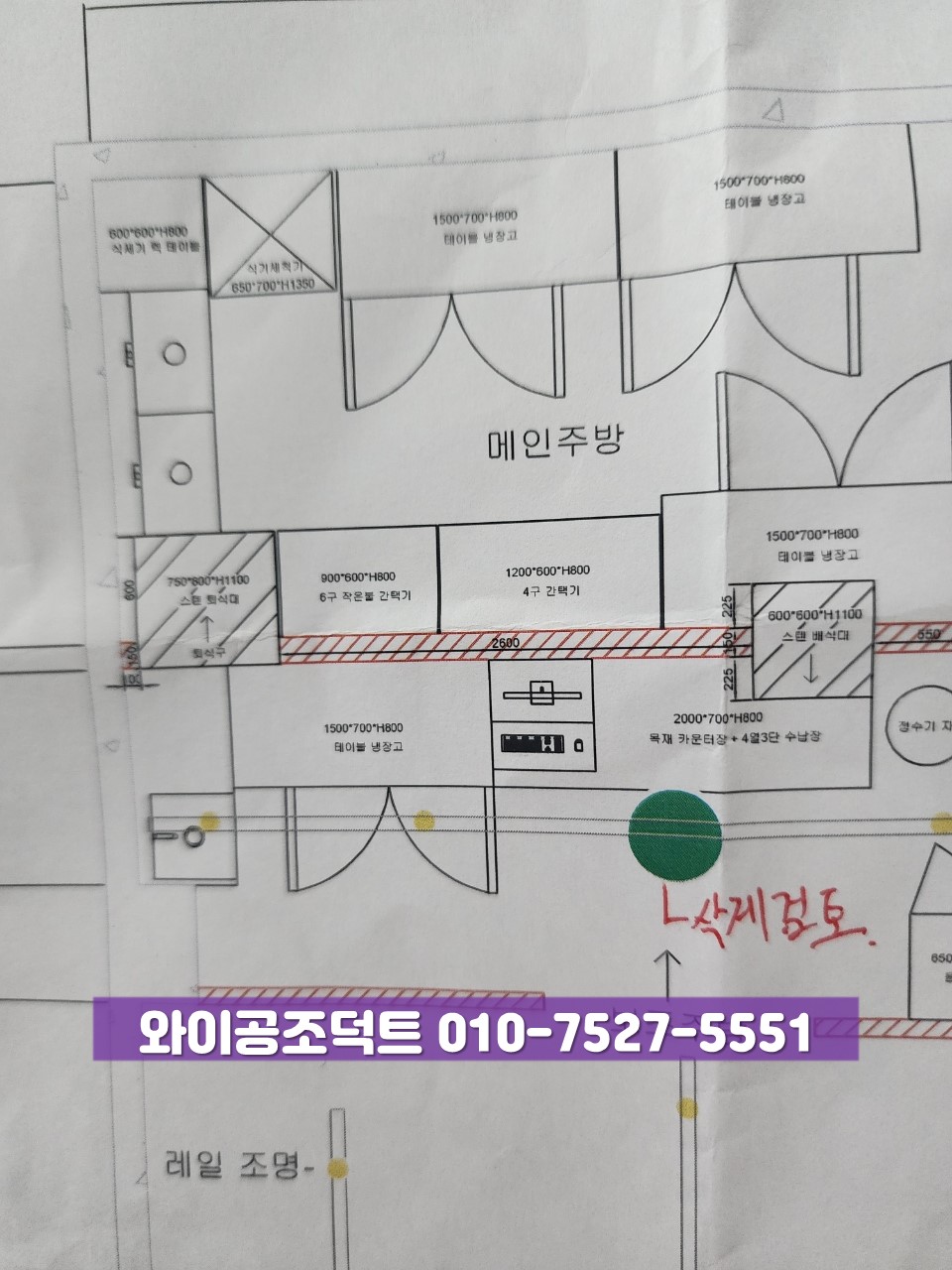

도면을 받고 상의하에 시공을 준비하였습니다.


▣ 설비 과정 및 설비 후

목공 작업이 마무리되고 덕트 시공에 들어갔습니다.

요청하신 위치에 후드 작업을 하는 모습입니다. 급기 디퓨저도 적당한 곳에 시공하였습니다.

후드의 시공을 완료한 모습입니다.

주방 내부의 시공이 완료된 모습입니다.

천장 내부에 배기용 2마력 시로코팬과 급기용 1.5마력 시로코팬을 거치하였습니다.

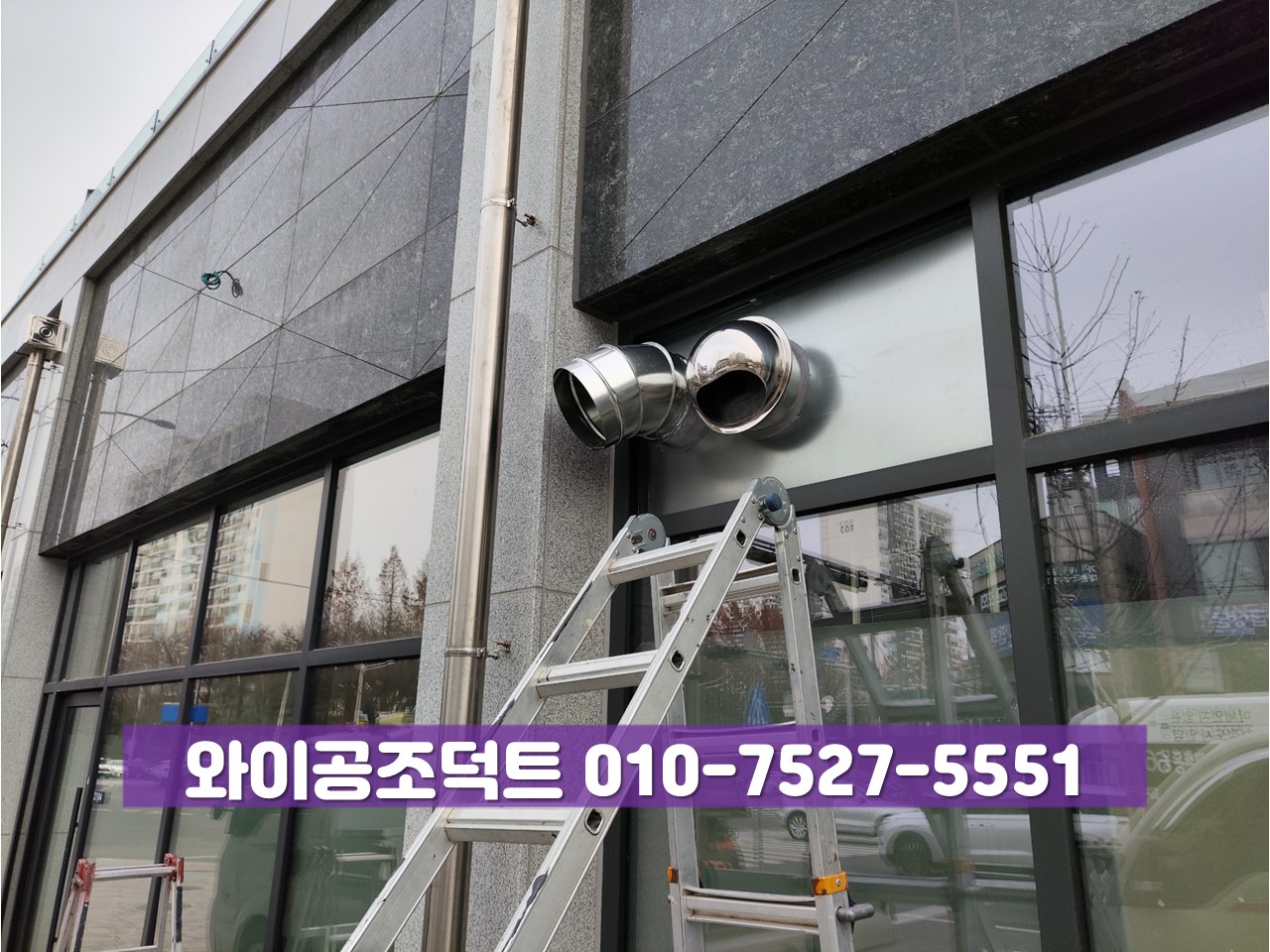

배기와 급기의 외부 통로는 업체 사장님과 협의한 위치에 시공하였습니다.

배기와 급기의 외부 통로는 업체 사장님과 협의한 위치에 시공하였습니다.(2)

모든 시공이 완료된 모습입니다.

모든 시공 종료 후 시로코팬 테스트도 완료하였습니다.
