강남구 역삼동 오피스텔빌딩 화장실, 주방후드 배기덕트 옥상 전동댐퍼MD 6개 교체시공

오늘은 강남구 역삼동에 위치한 오피스텔에 시공을 다녀왔습니다. 건물의 노후화로 인해서 옥상에 위치한 화장실 및 주방 후드 배기 덕트관의 전동 댐퍼가 작동을 하지 않는 탓에 입주민들의 불편 민원이 있다고 의뢰를 주셨습니다. 모두 6개의 덕트라인이 있었으며, 옥상 토출부 말단에는 2.5마력 제원 상당의 풍량과 정압을 가진 시로코팬과 무동력 벤틸레이터로 배기를 담당하도록 설계되어있었습니다. 전동 댐퍼가 열림 상태에서는 무동력 벤틸레이터로 통하는 덕트관이 열리고, 시로코팬은 작동을 안하는 상태로써, 벤틸레이터로 배기를 하도록 되어있었습니다. 시로코팬을 작동시킴과 동시에 전동 댐퍼가 닫힘 상태가 되면서 무동력 벤틸레이터와 연결을 막아서 온전히 시로코팬의 작동으로 배기를 하도록 된 시스템이었습니다. 현재의 상태는 전동 댐퍼가 항상 열림 상태로 있다보니, 시로코팬을 작동시켜도 벤틸레이터에 연결된 덕트관을 통해서 외부 공기가 다량으로 유입되어 옥내의 공기가 제대로 배출되지 않는 상황이었습니다. 시로코팬과의 연동 및 전원 결선 등의 전기작업은 전기 담당팀에서 하기로 하였습니다.

ㅇ 화장실 배기 라인 3개소, 주방 후드 배기 라인 3개소
ㅇ 전동 댐퍼(M.D : Motor Damper) 500 x 500 5개소, 550 x 550 1개소 교체
ㅇ 전동 댐퍼 구동부는 교류(A.C : Alternating Current) 220V 4단식 사용

▣ 설비 전

현장에 방문하였습니다.

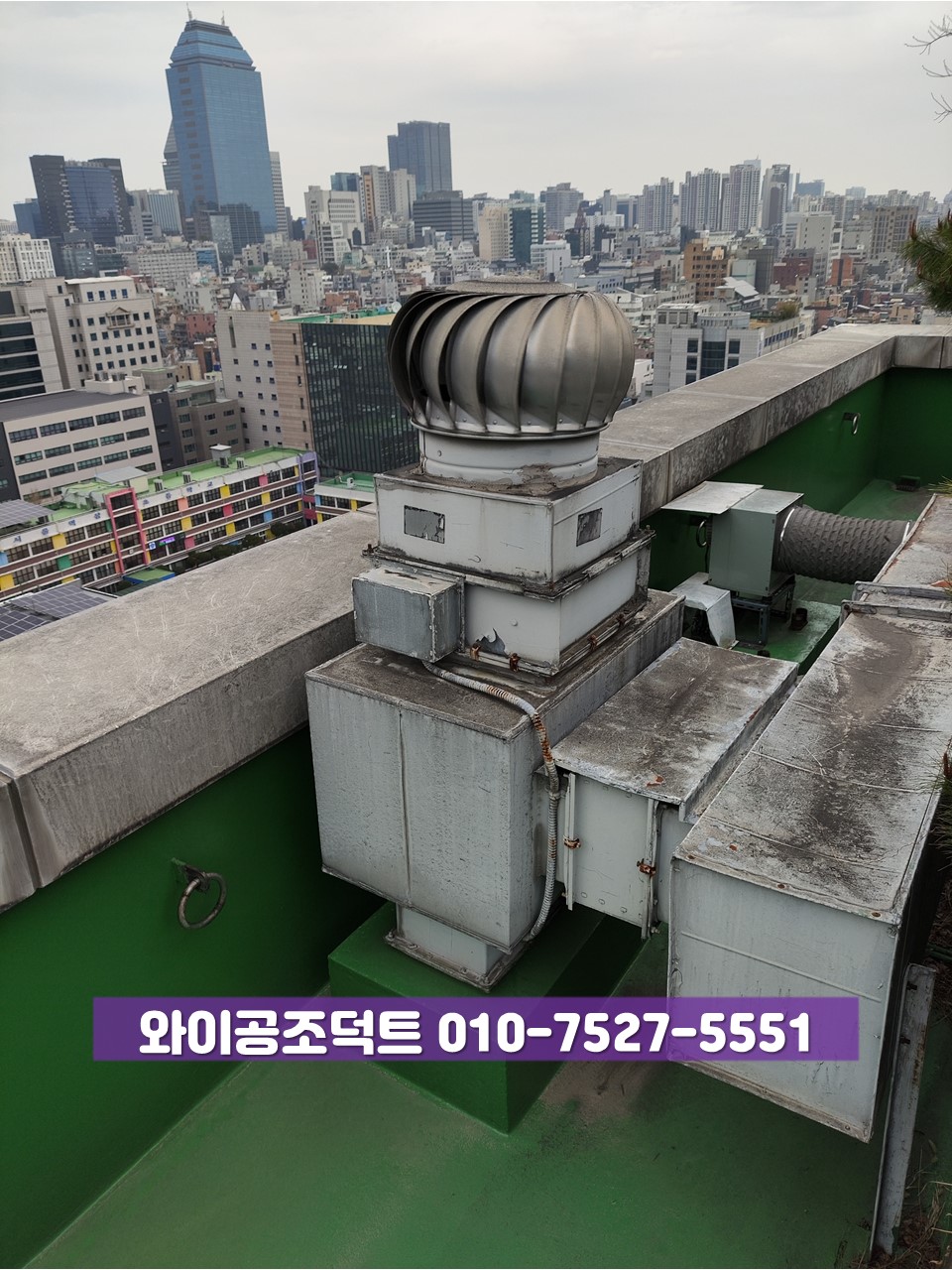

교체 의뢰를 주신 6군데의 덕트라인을 실측하였습니다.

교체 의뢰를 주신 6군데의 덕트라인을 실측하였습니다.(2)

교체 의뢰를 주신 6군데의 덕트라인을 실측하였습니다.(3)

교체 의뢰를 주신 6군데의 덕트라인을 실측하였습니다.(4)


▣ 설비 과정 및 설비 후

자재와 공구를 준비하였습니다.

20년 가까이 노후화됐던 탓에 분리에도 애를 먹었습니다.

기존의 전동 댐퍼 부위를 교체하는 과정입니다.

기존의 전동 댐퍼를 철거하였습니다.

새로운 전동 댐퍼를 시공하는 과정입니다.

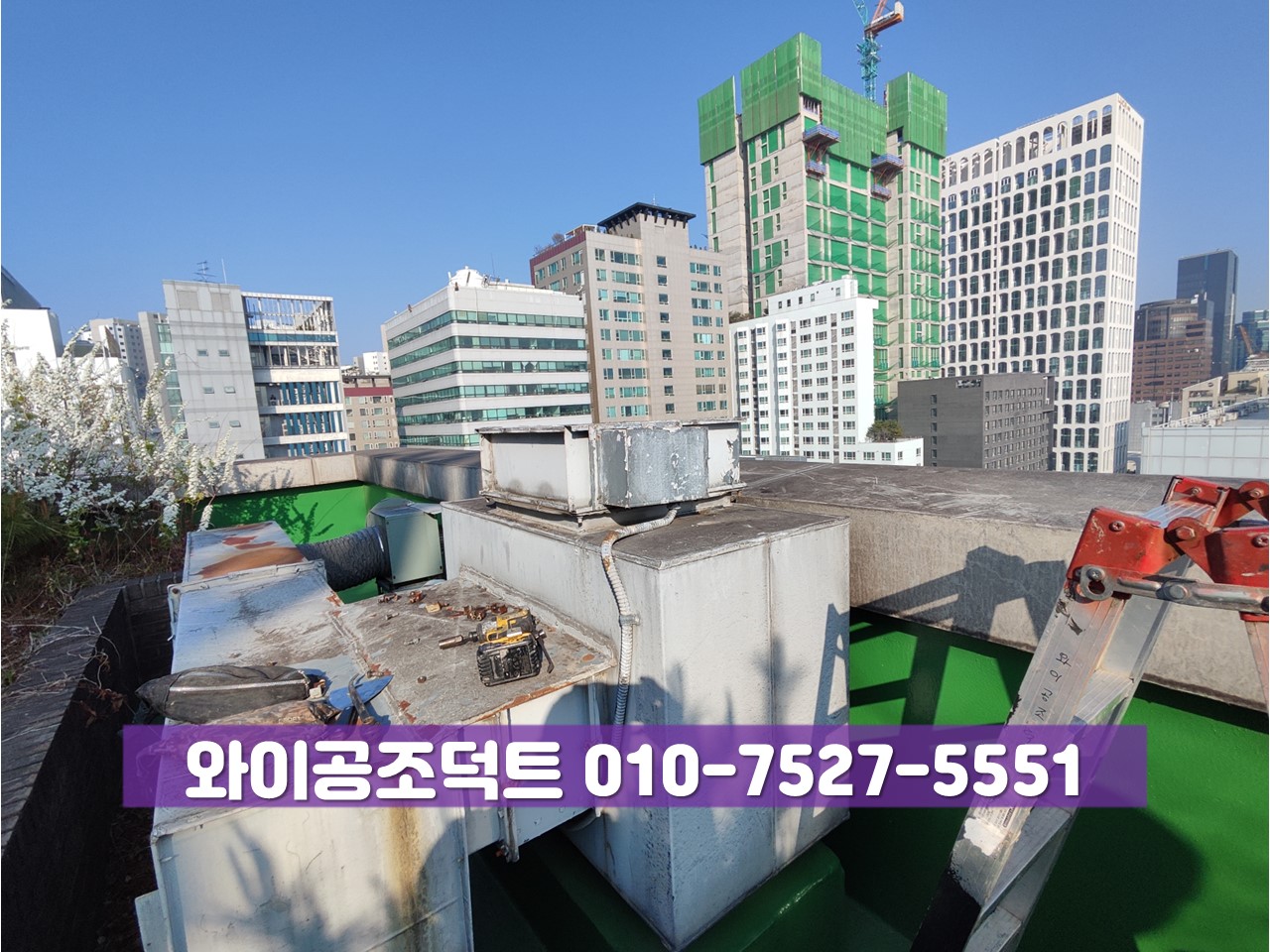

새로운 전동 댐퍼로 교체를 마친 모습입니다.

새로운 전동 댐퍼로 교체를 마친 모습입니다.(2)

기존의 전동 댐퍼 부위를 교체하는 과정입니다.(2)

기존의 전동 댐퍼를 철거하였습니다.(2)

새로운 전동 댐퍼로 교체를 마친 모습입니다.(3)

패킹 테이프가 없는 덕트 라인은 부착을 하여 시공하였습니다.

새로운 전동 댐퍼를 시공하는 과정입니다. (2)

새로운 전동 댐퍼로 교체를 마친 모습입니다.(4)

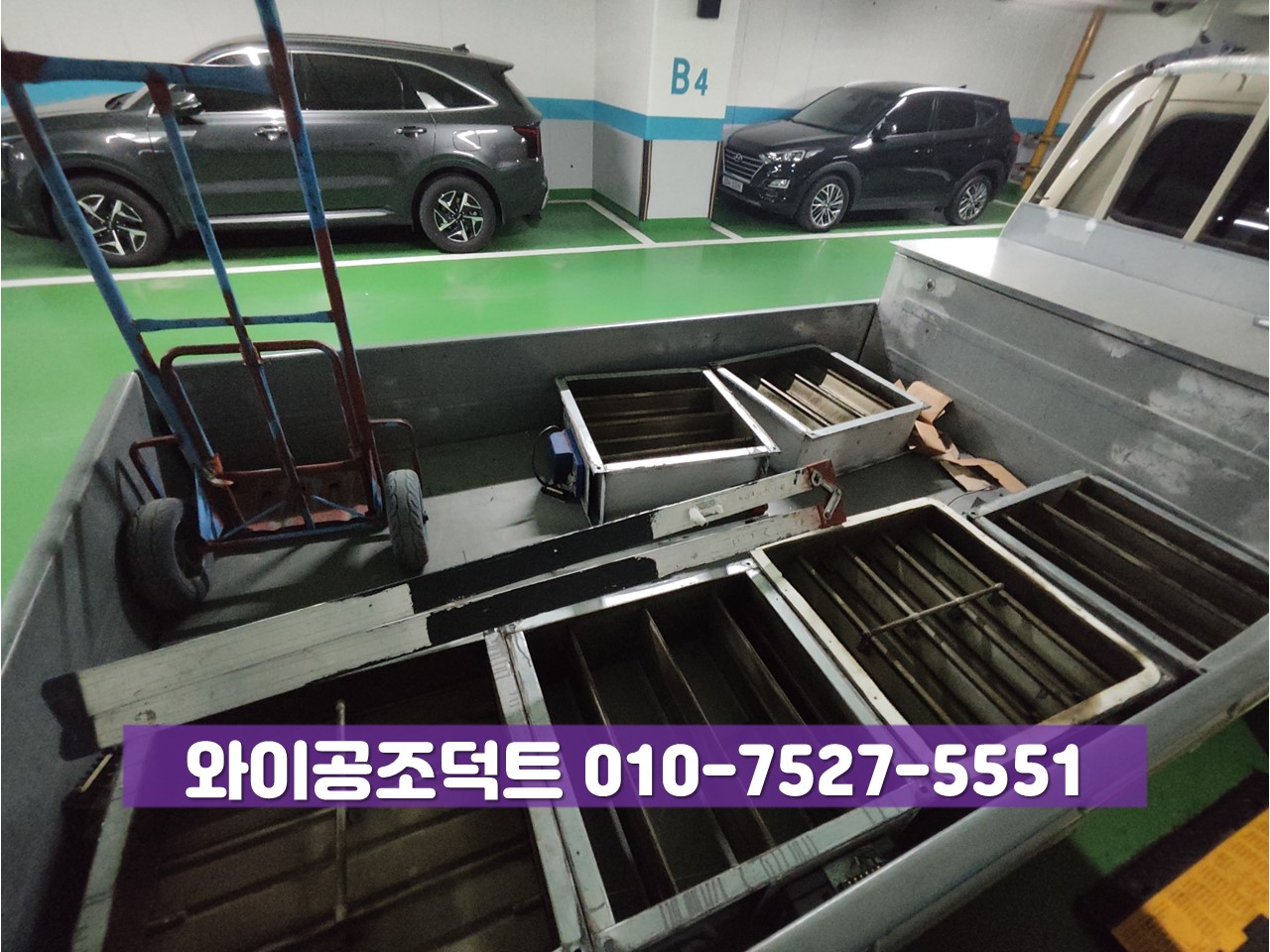

철거한 기존의 전동 댐퍼 6개의 모습입니다.
